Radiolink Indoor 1-38GHz
Ponti radio IP digitali larga banda

Caratteristiche principali

  • Ottime prestazioni con distanze fino a 150km
  • Affidabilità in configurazione N+M "hot standby"

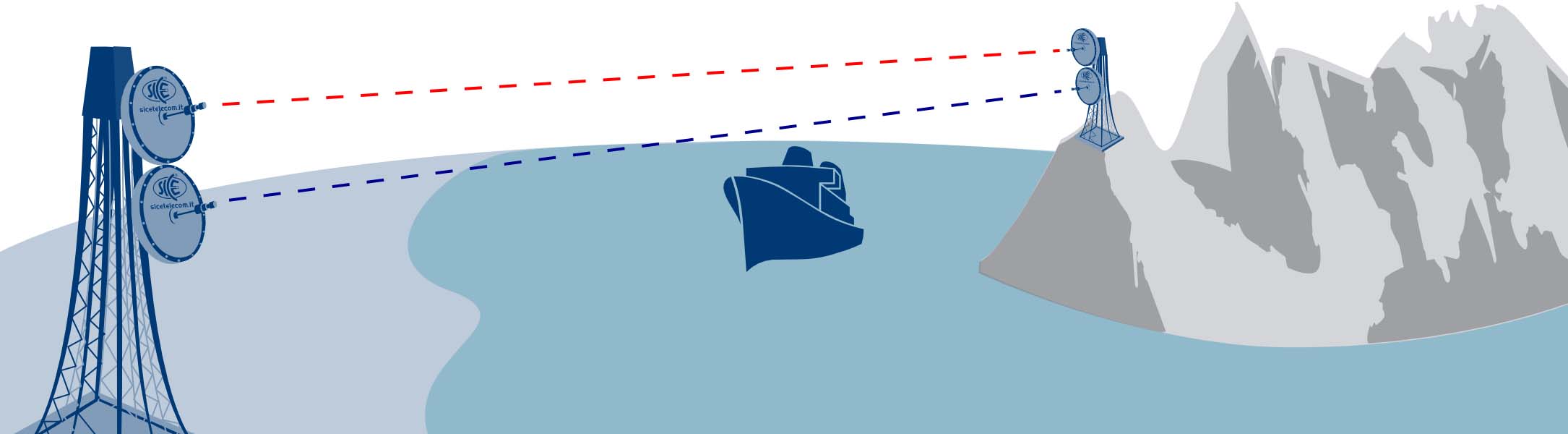

  • Applicazioni in diversità di spazio, di frequenza, o spazio e frequenza
  • Tecnologia avanzata di correzione errore Reed-Solomon
  • Sistema con codificatore/decodificatore Viterbi
  • Raffreddamento naturale, senza bisogno di ventole
  • Natura semplice e modulare
  • Installazione Full Indoor o Split Mount
Scarica Datasheet Richiedi preventivo

Product Description

Per costituire un’infrastruttura di una rete IP ad alto throughput per trasmissioni anche a lunghe distanze con capacità di trasmissione variabile fino a oltre 200Mbps, la soluzione ottimale è Radiolink Indoor, disponibile nelle bande di frequenza tra 1GHz e 38GHz, con canale fino a 56MHz. Le modulazioni adottate sono varie e coprono dalla QPSK alla 256 QAM.



Radiolink Indoor non è un semplice ponte radio: è un vero e proprio sistema di telecomunicazione dotato di una svariata quantità e tipologia di interfacce (audio, video, I/O digitali, compreso un canale di servizio). Esso consente di realizzare ridondanze multiple N+M, incrementando sia la affidabilità sia moltiplicando il throughput nettoTra le caratteristiche di pregio vi è la possibilità di una configurazione multipla 2+0 e 4+0 oppure 1+1 o 2+2 “hot standby”. E’ possibile dunque una vera e propria duplicazione dell’intero percorso BB-IF-RF sia in trasmissione che ricezione.



Il modello Full Indoor del Radiolink Indoor prevede tutte le unità alloggiate in rack standard 19″ 3U con l’antenna collegata mediante guida d’onda dedicata. Nel modello Split Mount è invece presente una IDU (InDoor Unit) all’interno del rack standard 19” ed una ODU posizionata nel pressi della antenna in un contenitore IP67, con connessione alla IDU in IF. La connessione della ODU alla antenna può avvenire con un attacco diretto retroparabola o mediante una connessione con uno spezzone in guida d’onda.



I ponti Radiolink Indoor nascono per collegamenti professionali in zone di periferia o rurali con lunghe tratte così come per reti di telecomunicazioni su larga scala, regionali e nazionali ad altissima affidabilità.



I ponti Radiolink Indoor presentano varie interfacce ottiche ed elettriche, nonché multiple E1. La presenza di canali audio, video, I/O digitali e di servizio di tipo IP consentono di utilizzare il sistema ponte radio con canali aggiuntivi dedicati al debug od a comunicazioni del personale operativo.

Applicazioni

Applicazioni carrier class

WISP backhauling

Infrastrutture reti cellulari 2G/3G/4G

WiMAX backhauling

Broadcast radio

TV backhauling

Reti pubbliche di grande affidabilità (aeroporti, ferrovie, oleodotti etc.)

Reti aeroportuali (impianti di controllo del traffico aereo ATC e/o ADS-B)

Reti militari (sistemi RADAR)

Caratteristiche

bande di frequenze RF 1 to 38GHz
capacità fino a 200Mbps
larghezza di canale da 7 a 56MHz
controllo della potenza ATPC
interfacce 2 ottiche, 2 elettriche Gbit ethernet, 2 flussi E1
canale voce di servizio OK
interfacce video analogico OK, bidirezionale
interfacce audio OK, bidirezionale
modulazione 4 QAM÷256 QAM
alimentazione 230AC o 48VDC
consumo 600W
temperatura di esercizio -20 / 55°C
umidità 95% non condensing
altitudine oltre 4000m
installazione outdoor rack 19''
installazione split mount IDU in rack 19'' + ODU in case IP67
packet size 64 byte fino a 10kB Jumbo Frame
criptatura AES 256-bit
latency GbE max 120us @ 256QAM
sincronizzazione SynchE
gestione priorità 8 levels, 8 queues, 802.1p/q, MPLS, DSCP, ToS
loopback IF e RF loopback
sensori a bordo 34 sensori I/O di telecontrollo bidirezionali integrati
management telnet, ssh, web, snmp v1, snmp v2, snmp v3
capacità di nodo Switching Routing L2 / L2.5 (MPLS) / L3
squelch per Interfacce RLS (Rapid Link Shutdown)
protocolli di nodo VLAN, OSPF, MPLS, VPLS, RLS, RSTP
operation Administration Management 802.1ag e subset CFM di Y.1731

Codici Apparati

RADIOLINK Full Indoor

ponte radio carrier class a bit rate variabile Full Indoor

RADIOLINK Split Mount

ponte radio carrier class a bit rate variabile Split Mount
