WiMax Subscriber Unit
Stazione radio CPE WiMAX ad alta capacità

Caratteristiche principali

  • Sistema Punto-Multipunto Wimax 3.5 GHz
  • Larghezza di banda del canale modificabile via software da 3.5 a 7 MHz
  • TDD: Time Division Duplexing
  • FDD: Frequency Division Duplexing
  • Modulazione ad adattamento rapido
  • Interfacce Fast Ethernet 10/100BaseT
  • Grado di protezione IP66
  • GPS Timing integrato
  • Gestione MIMO o SISO
  • Diagnostica di apparato “on board” o da remoto
  • Upgrade software, monitoring e configurazione da remoto
  • Alimentazione Power Over Ethernet (P.O.E.)
Scarica Datasheet Richiedi preventivo

Product Description

WiMax Subscriber Unit nasce come completamento del sistema WIMAX Base Stations in quanto rappresenta la CPE professionale dedicata ai Carrier Telefonici, agli Operatori, ai WISP, alle Pubbliche Amministrazioni.



WiMax Subscriber Unit è un dispositivo WiMAX (IEEE802.16-2004 o IEEE 802.16e) di tipo CPE da esterno. Contenuta in un alloggiamento resistente e sigillato con antenna integrata, l’Hiperlink WiMax CPE offre una soluzione unica per applicazioni WiMAX nella banda compresa da 3300 a 3800 MHz.



Le antenne esterne possono essere collegate con un connettore N femmina opzionale. WiMax Subscriber Unit offre una connessione diretta Ethernet 100BaseT alla rete abbonati. L’unico dispositivo all’interno della CPE, è un alimentatore Power over Ethernet (VPNCPE / POE) per alimentare e fornire la connettività Ethernet all’apparato.



WiMax Subscriber Unit ha un “case” completamente in alluminio presso fuso. La robustezza del sistema e il grado di protezione IP66 a tenuta stagna degli apparati, permette di installare questi sistemi nei posti più ostici come ambienti marini, montagne in alta quota oppure zone desertiche.

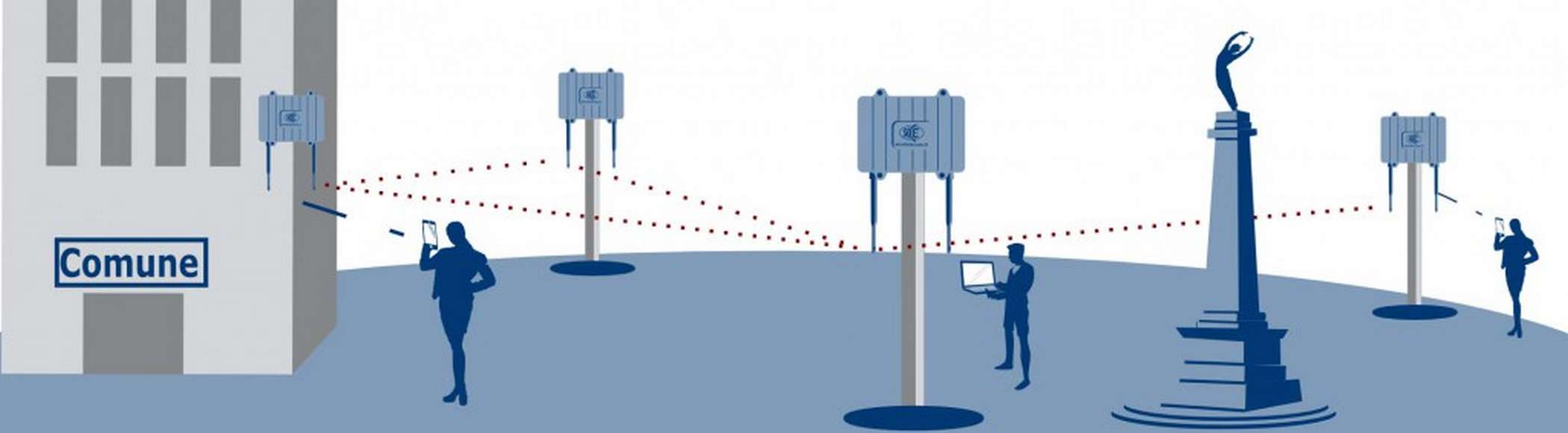

WiMax Subscriber Unit trova largo impiego nella realizzazione di reti per Wireless Service Provider, sicurezza e videosorveglianza urbana, Carrier, Enti Militari, Pubblica Amministrazione, Università e per Disaster Recovery.



Il software per la WiMax Subscriber Unit garantisce ampia flessibilità e consente il completo controllo dell’apparato sia dal punto di vista fisico che dal punto di vista funzionale.

Applicazioni

Wimax Wireless Internet Service Provider – WISP

Sicurezza e Videosorveglianza Urbana

System Integrator

Carrier

Reti Wireless Punto-Multipunto Private

Emergency back up / Disaster Recovery

Militari, Pubblica Amministrazione o Università

Alternativa a linee cablate CDN, HDSL o Fibre Ottiche

Reti MIMO o SISO

Caratteristiche

Frequenza operativa 3.5 GHZ
Modulazione IEEE 802.16-204, OFDM256 burst by burst adaptive BPSK-1/2 QPSK-1/2 QPSK-3/4 64QAM-2/3
Potenza Massima TX +45 dBm EIRP (con antenna integrata 60°) +43 dBm EIRP (con antenna integrata 90°) +42 dBm EIRP (con antenna integrata 120°) +28 dBm al connettore antenna esterna (opzionale)
Sensibilità minima -94 dBm (3.5 MHz) -91 dBm (7 MHz)
Alimentazione Da 36 a 56V DC PoE (IEEE 802.3)
Potenza di uscita fino a 20dBm
WiMAX QOS gestione della qualità del servizio per video, voce, dati
Grado di protezione Tenuta stagna IP66
Range temperatura -45°C / + 55°C
Gestione Subscriber Unit Web-based GUI
Gestione uplink/downlink in funzione delle necessità è possibile gestire proporzioni variabili tra uplink e downlink (ad esempio per videosorveglianza 80%-20%)
Gestione priorità in fuzione della natura del traffico è possibile priorizzare alcuni servizi
Channel configurabile via software a 7MHz o 3.5MHz
Scenari gestione di sistemi in mobilità, nomadici, fissi
Encryption sviluppo di algoritmi per massimizzare la sicurezza
Duplexing TDD e FDD configurabili
Diversity è possibile gestire la diversity con sistemi tipo MIMO o semplice SISO
Sincronizzazione via GPS o auto sincronizzazione sul backhaul
Led Display Intensità segnale / power
Correction tecniche FEC di correzione dell'errore
Supporto a palo Per pali da 2.5” a 4.5”
Antenna integrata 17dBi Flat Panel Antenna
Modalità di gestione e configurazione SNMP, Built-in HTTPS web server, Telnet/SSH CLI, Syslog
EMC/EMI ETSI EN 301 489-1
Protezione Fulmini Multi-strike protection interna
Connettore Ethernet 10/100Base-T (impermeabile RJ-45) progettato per eccedere IP67/NEMA 6
Caratteristiche meccaniche 248 mm x 254 mm x 57 mm
Peso 1.35 Kg

Codici Apparati

ATRW0311

Subscriber Unit Wimax 3.5GHz antenna integrata 17dB
