24GHz Dish Antenna 90cm 44dBi
Antenna in banda 24GHz per sistemi punto-punto

Caratteristiche principali

  • Larga banda di frequenza nel range 24GHz
  • Grande direttività
  • Polarizzazione verticale o orizzontale
  • Kit di montaggio a palo con regolazione del puntamento
  • Consente alte potenze di trasmissione
  • Copertura radome resistente ai raggi UV
  • Alta resistenza al vento
Scarica Datasheet Richiedi preventivo

Product Description

24GHz Dish Antenna 90cm 44dBi è una antenna per applicazioni di backhaul pensata per sistemi punto-punto. La copertura  in radome resistente ai raggi UV, le dimensioni contenute e l’alta resistenza al vento fanno di questa antenna un perfetto sistema per applicazioni outdoor.

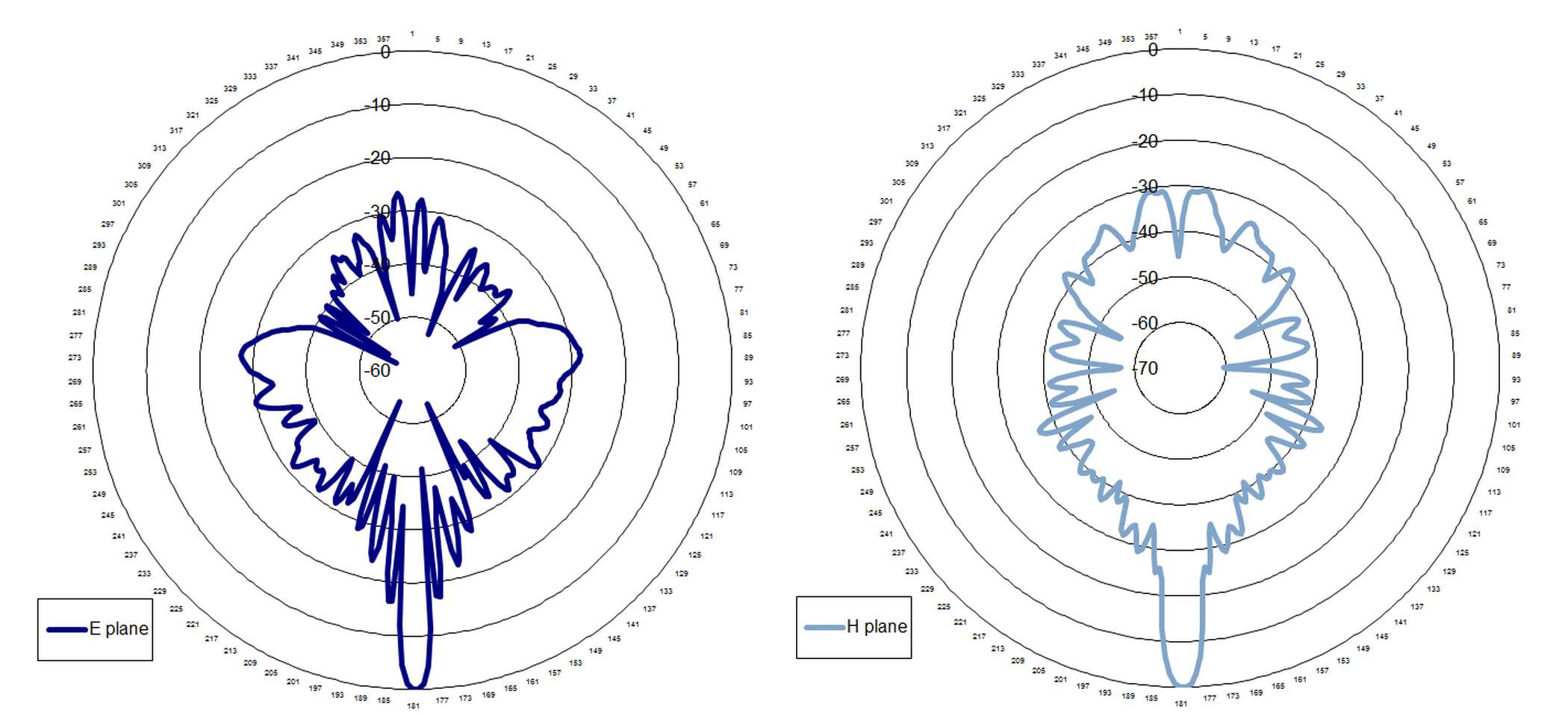

Di seguito sono illustrati i grafici in coordinate polari dell’antenna 24GHz Dish Antenna 90cm 44dBi che mostrano i diagrammi di irradiazione verticale (E plane – elevation plane) e orizzontale (H plane – horizontal plane) normalizzati al guadagno d’antenna.

Applicazioni

Ideale per connessioni punto-punto

Applicazioni radio a range esteso nella banda 24GHz

Utilizzo outdoor, minimo ingombro e impatto ambientale

Consente di realizzare collegamenti di ampia distanza

Utilizzo anche in aree ostili come zone marine o quote elevate

Ideali per applicazioni di backhaul

Caratteristiche

Frequenza operativa 24.1-24.5MHz
Guadagno 42dBi
Tipologia antenna a disco
Apertura orizzontale (H plane)
Apertura verticale (E plane)
Polarizzazione lineare verticale o orizzontale
Minimum front to back ratio 64dB
Cross polarization isolation 30dB
Connettore Flangia in guida d'onda 153IEC-R220
Impedenza 50 Ohm
VSWR 1.3
Environment outdoor
Diametro 90cm
Colore grigio
Resistenza al vento 67m/s
Resistenza al ghiaccio 25mm
Regolazione del puntamento azimuth +/-10°
Regolazione del puntamento elevazione +/-10°
Range di aggancio al palo 51-114mm
Range di temperatura operativa -45°C to +60°C
Range di storage -50°C to +80°C

Codici Apparati

DISH90-24
