5GHz Grid Antenna 24dBi
Antenna in banda HIPERLAN per sistemi punto-punto

Caratteristiche principali

  • Larga banda di frequenza nel range HIPERLAN
  • Alto guadagno
  • Polarizzazione verticale od orizzontale a seconda della installazione
  • Kit di montaggio a palo con regolazione del puntamento
  • Consente alte potenze di trasmissione
  • Copertura radome resistente ai raggi UV
  • Alta resistenza al vento
Scarica Datasheet Richiedi preventivo

Product Description

5GHz Grid Antenna 24dBi è una antenna per applicazioni HIPERLINK pensata per sistemi punto-punto. L’alto guadagno, le dimensioni contenute e l’alta resistenza al vento dovuta alla struttura a griglia fanno di questa antenna un perfetto sistema per link a lungo raggio e installazioni outdoor.

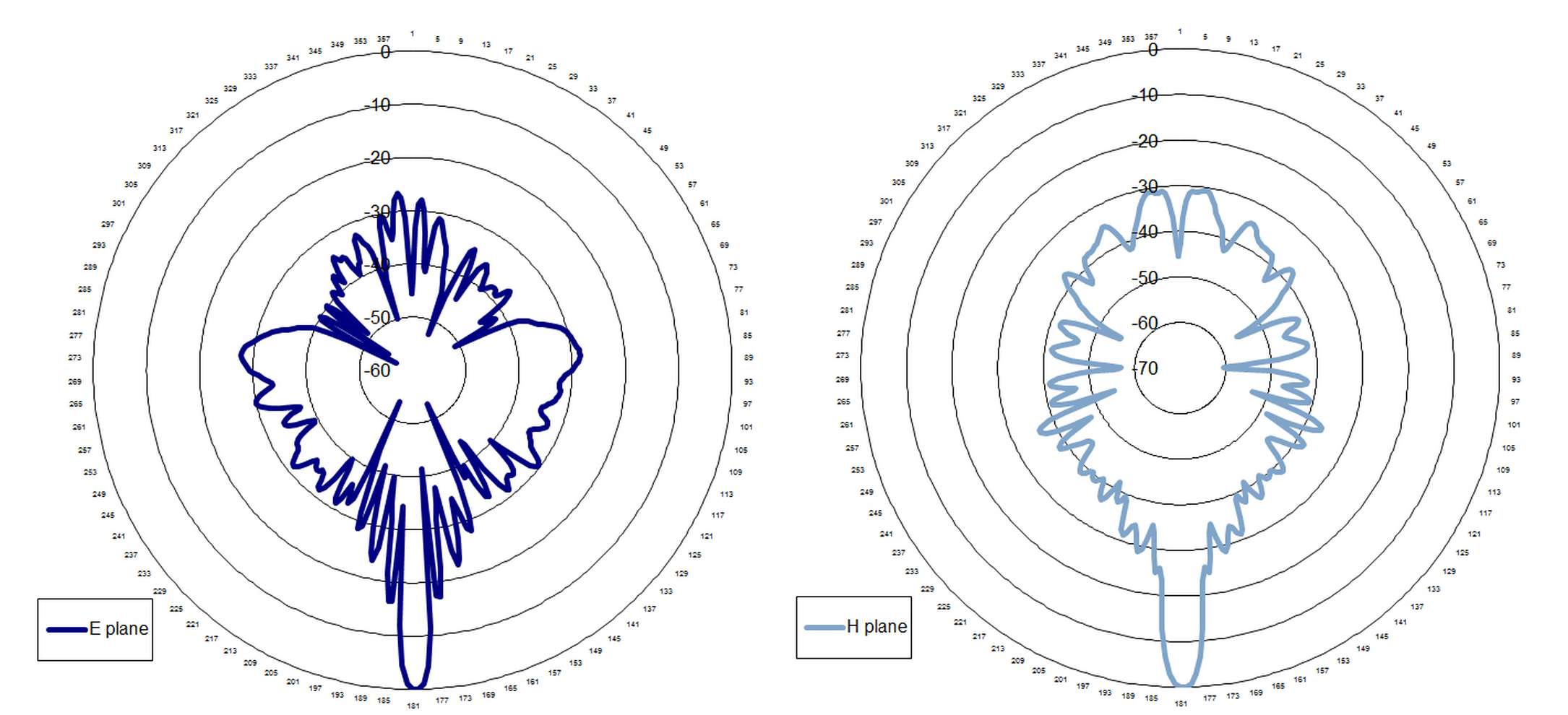

Di seguito sono illustrati i grafici in coordinate polari dell’antenna 5GHz Grid Antenna 24dBi che mostrano i diagrammi di irradiazione verticale (E plane – elevation plane) e orizzontale (H plane – horizontal plane) normalizzati al guadagno d’antenna.

Applicazioni

Ideale per connessioni punto-punto

Ottima per client di stazioni base long range

Applicazioni radio a range esteso

Utilizzo outdoor, minimo ingombro e impatto ambientale

Copertura di vaste aree urbane ed extra urbane

Utilizzo anche in aree ostili come zone marine o quote elevate

Ideali per fare da client applicazioni per base station WISP

Caratteristiche

Frequenza operativa 5.470 to 5725MHz
Guadagno 24dBi
Tipologia antenna direttiva a pannello
Apertura orizzontale (H plane)
Apertura verticale (E plane)
Polarizzazione lineare verticale od orizzontale a seconda dell'installazione
Potenza massima 100W
Minimum front to back ratio 25dB
Cross polarization isolation 25dB
Connettore N femmina
Impedenza 50 Ohm
VSWR 1.5
Environment outdoor
Altezza 724mm
Larghezza 914mm
Tilt +/-45°
Peso 4kg
Resistenza al vento 160km/h
Range di temperatura operativa -45°C to +65°C
Range di storage -50°C to +80°C
Range di montaggio a palo 25mm to 50mm
Colore grigio

Codici Apparati

WA24005050
