5GHz Omnidirectional Antenna 12dBi
Antenna in banda HIPERLAN per sistemi punto-multipunto

Caratteristiche principali

  • Larga banda di frequenza nel range HIPERLAN
  • Apertura del fascio orizzontale omnidirezionale (360°)
  • Polarizzazione verticale
  • Kit di montaggio a palo con regolazione del puntamento
  • Consente alte potenze di trasmissione
  • Copertura radome resistente ai raggi UV
  • Alta resistenza al vento
Scarica Datasheet Richiedi preventivo

Product Description

5GHz Omnidirectional Antenna 12dBi è una antenna per applicazioni HIPERLINK pensata per sistemi punto-multipunto. La copertura  in radome resistente ai raggi UV, le dimensioni contenute e l’alta resistenza al vento fanno di questa antenna un perfetto sistema per applicazioni outdoor.

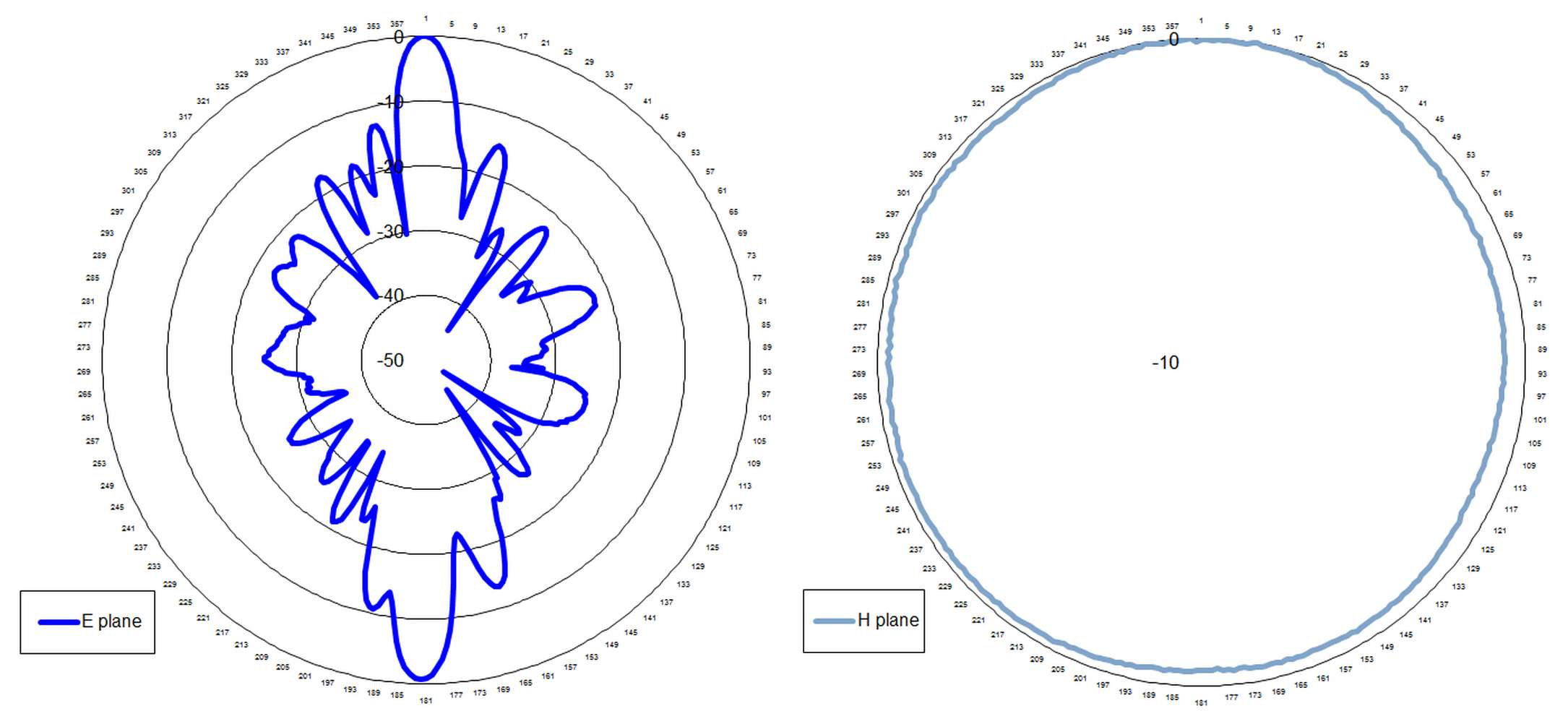

Di seguito sono illustrati i grafici in coordinate polari dell’antenna 5GHz Omnidirectional Antenna 12dBi che mostrano i diagrammi di irradiazione verticale (E plane – elevation plane) e orizzontale (H plane – horizontal plane) normalizzati al guadagno d’antenna.

Applicazioni

Ideale per connessioni punto-multipunto

Applicazioni radio a range esteso

Utilizzo outdoor, minimo ingombro e impatto ambientale

Copertura di vaste aree urbane ed extra urbane

Utilizzo anche in aree ostili come zone marine o quote elevate

Ideali per applicazioni per base station WISP

Caratteristiche

Frequenza operativa 5740 to 5725GHz
Guadagno 12dBi
Tipologia antenna omnidirezionale
Apertura orizzontale (H plane) 360°
Apertura verticale (E plane)
Polarizzazione lineare verticale
Potenza massima 100W
Connettore N femmina
Impedenza 50 Ohm
Environment outdoor
VSWR 1.5
Altezza 700mm
Diametro 20mm
Peso 1,2kg
Resistenza al vento 160km/h
Range di temperatura operativa -45°C to +65°C
Range di storage -50°C to +80°C
Range di montaggio a palo 25mm to 64mm
Colore grigio

Codici Apparati

WA12360050
