5GHz Panel Antenna 23dBi
Antenna in banda HIPERLAN per sistemi punto-punto

Caratteristiche principali

  • Larga banda di frequenza nel range HIPERLAN
  • Alto guadagno
  • Polarizzazione verticale od orizzontale a seconda della installazione
  • Kit di montaggio a palo con regolazione del puntamento
  • Consente alte potenze di trasmissione
  • Copertura radome resistente ai raggi UV
  • Alta resistenza al vento
Scarica Datasheet Richiedi preventivo

Product Description

5GHz Panel Antenna 23dBi è una antenna per applicazioni HIPERLINK pensata per sistemi punto-punto o come client di rete punto-multipunto. La copertura  in radome resistente ai raggi UV, le dimensioni contenute e l’alta resistenza al vento fanno di questa antenna un perfetto sistema per applicazioni outdoor.

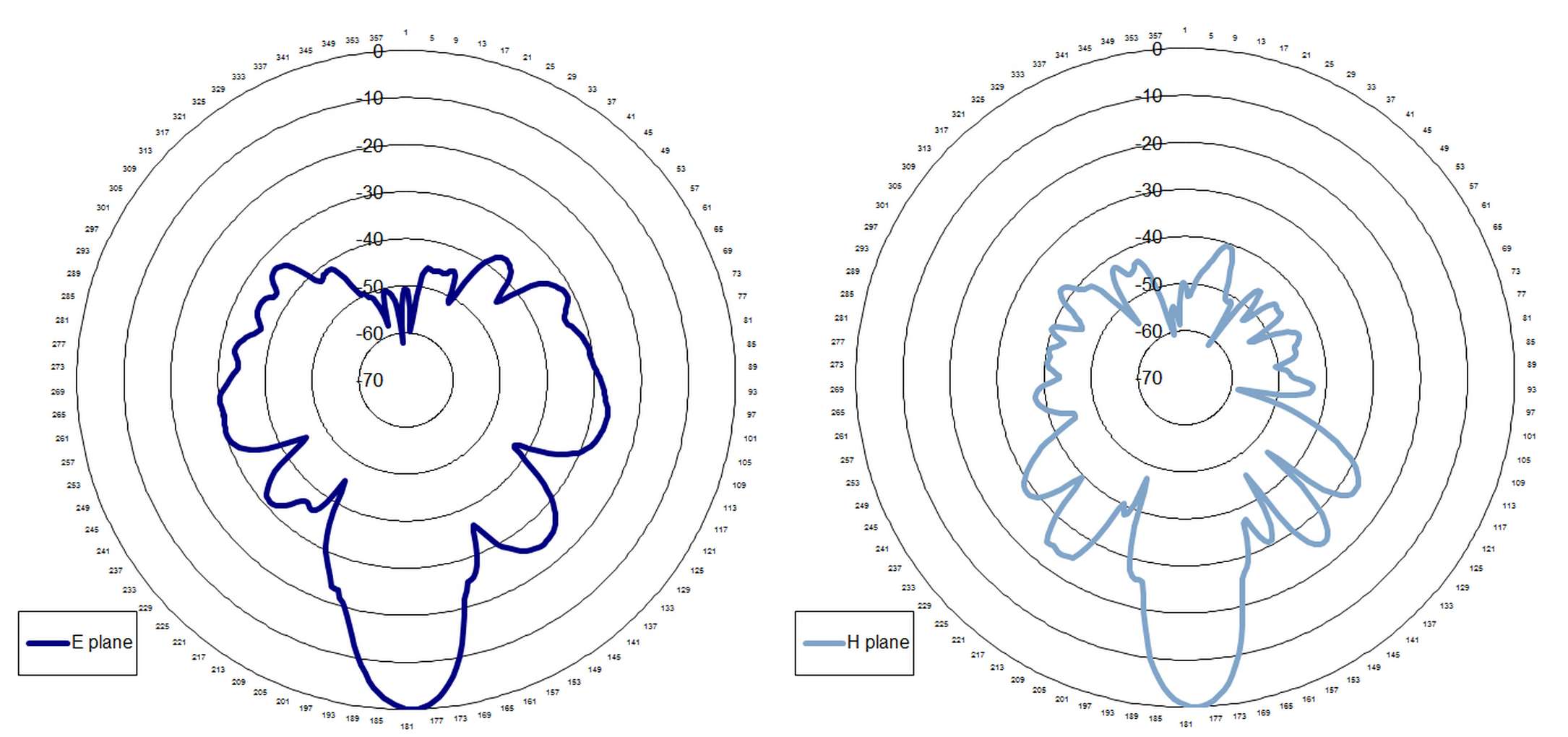

Di seguito sono illustrati i grafici in coordinate polari dell’antenna 5GHz Panel Antenna 23dBi che mostrano i diagrammi di irradiazione verticale (E plane – elevation plane) e orizzontale (H plane – horizontal plane) normalizzati al guadagno d’antenna.

Applicazioni

Ideale per connessioni punto-punto

Ottima per client di stazioni base

Applicazioni radio a range esteso

Utilizzo outdoor, minimo ingombro e impatto ambientale

Copertura di vaste aree urbane ed extra urbane

Utilizzo anche in aree ostili come zone marine o quote elevate

Ideali per fare da client applicazioni per base station WISP

Caratteristiche

Frequenza operativa 5.1 - 5.9GHz
Guadagno 23dBi
Tipologia antenna direttiva a pannello
Apertura orizzontale (H plane) 10°
Apertura verticale (E plane) 10°
Polarizzazione lineare verticale od orizzontale a seconda della installazione
Potenza massima 100W
Minimum front to back ratio 40dB
Cross polarization isolation 30dB
Connettore N femmina
Impedenza 50 Ohm
VSWR 1.5
Environment outdoor
Altezza 338mm
Larghezza 338mm
Profondità 43mm
Peso 4kg
Resistenza al vento 160km/h
Range di temperatura operativa -45°C to +65°C
Range di storage -50°C to +80°C
Range di montaggio a palo 19mm to 44mm
Colore grigio

Codici Apparati

WA23010050
