Radiolink 17/24GHz Unlicensed
Full Outdoor Evolution S 17GHz
Radiolink Unlicensed

Caratteristiche principali

  • Frequenza operative speciale banda Hiperlan UNLICENSED 17GHz\r\n
  • Modulazione Auto-Adattativa da 4QAM a 1024QAM e ATPC\r\n
  • Canale 7, 14,  28,  56MHz\r\n
  • Porte Gigabit Ethernet ottiche o elettriche\r\n
  • Modulazione adattativa\r\n
  • Throughput fino a 1Gbps per radio channel\r\n
  • TX power fino +22dBm al connettore, 20dBm EIRP\r\n
  • Management \”in band\”\r\n
  • Monitoraggio Allarmi\/Prestazioni\/Avarie\r\n
  • Correzione d’errore inclusa nel demodulatore\r\n
  • Acceleratore di banda con Layer \”Header Compressor\”, Jumbo Frame fino a 10Kbytes\r\n
  • Leggero e Molto compatto, semplice installazione, test e manutenzione\r\n
  • Configurazione QoS flessibile in base a VLAN, IPv4, IPv6, MPLS exp bits
Scarica Datasheet Richiedi preventivo

Product Description

La serie Radiolink Full Outdoor Evolution S 17GHz fa parte della famiglia di prodotti a microonde SICE RADIOLINK progettati per offrire una gamma completa di soluzioni economiche sia nel campo della alta capacità di trasmissione per l’accesso a reti cellulari, sia per i servizi voce e dati. Il sistema è particolarmente adatto per l’interconnessione delle reti cellulari e le stazioni base WiMax e radio controller, ma possono essere utilizzati efficacemente per la diffusione delle reti pubbliche e private nelle zone urbane e suburbane, di supporto LAN-to-LAN per trasmissione dati e soluzioni convenienti per il “digital divide” nelle zone rurali.



Radiolink Full Outdoor Evolution S 17GHz, disponibile anche nelle bande di frequenza 7/8/13/15/18/23/24/26/38GHz internazionalmente normalizzate, si avvale di una tecnologia allo “state of the art” per ridurre dimensioni e costo del prodotto. Fornisce eccellenti prestazioni e semplici, ma efficaci, funzioni di manutenzione.

L’unità esterna del Radiolink Full Outdoor Evolution S 17GHz (ODU) è progettata per condizioni climatiche estreme e può essre usata sia con antenne integrate che separate.

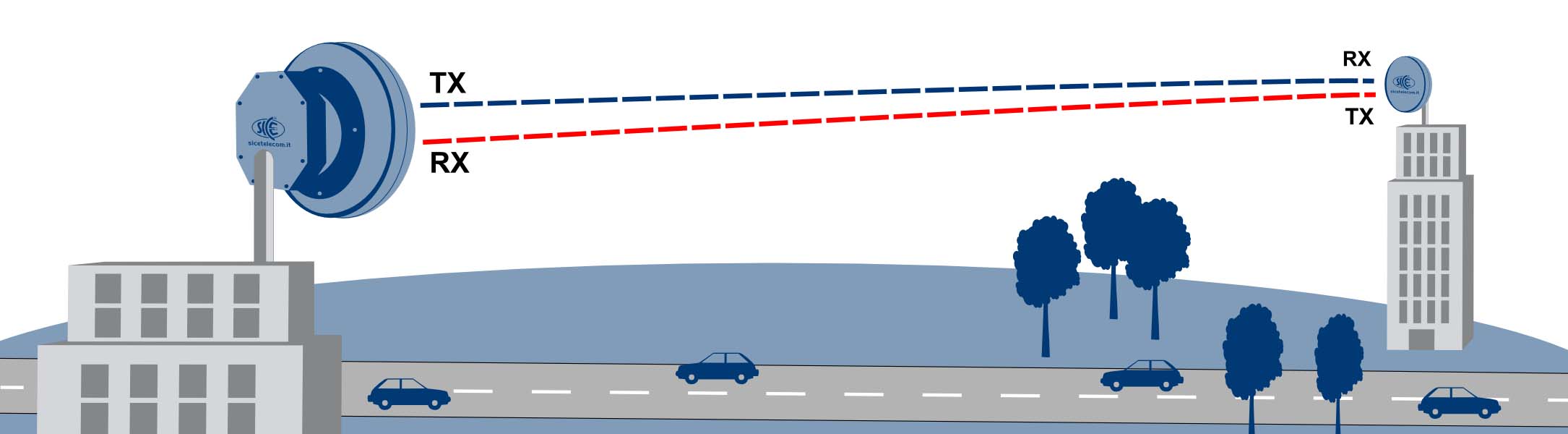

La serie Radiolink Full Outdoor Evolution S 17GHz è stato appositamente progettato con sofisticati circuiti di demodulazione che permettono al dispositivo di avere una elevatissima sensibilità in ricezione. L’apparato trasmette a diversità di frequenza  (un canale per la trasmissione ed un canale per la ricezione). L’apparato può trasmettere con una larghezza di banda fino a 56 MHz con modulazione 1024 QAM.



Radiolink Full Outdoor Evolution S 17GHz può essere utilizzato per reti di telefonia mobile cellulare e microcellulare; reti WiMax; reti private dati e interconnessioni LAN-to-LAN; Soluzioni Low Cost di per il digital divide nelle aree rurali; Connessioni IP a Reti di pubblica utilità (gasdotti, elettricità, ferrovie, ecc); può essere facilmente interconnesso con collegamenti a maggiore capacità di traffico.

Applicazioni

Carrier, Operatori di Rete e Military backhauling\r\n

Infrastrutture reti cellulari 2G\/3G\/4G\r\n

Connessioni Ethernet 10\/100 Mbps\r\n

Last Mile Fiber Extension\r\n

Broadcast Radio & TV backhauling\r\n

Fiber Optics Disaster Recovery\r\n

Reti pubbliche (Aeroporti, Ferrovie, oleodotti etc.)\r\n

Private Data Network\r\n

Reti aeroportuali (RADAR, ATC, ADS-B, etc.) e reti portuali (VTS, Surveillance, etc.)

Caratteristiche

Banda di frequenze RF 17.1-17.3GHz (unlicensed)
Lower half band 17100-17156MHz
Upper half band 17244-17300MHz
Spaziatura dei canali RF 7\/14\/28\/40\/56 MHz
Ethernet Throughput 50Mbps - 1Gbps
Modulazione Auto-Adattativa 4\/16\/32\/64\/128\/256\/512\/1024 QAM
Modulazione Speciale ad alto margine 4 QAM strong, 16 QAM strong
Max potenza di trasmissione nominale 20dBm EIRP, 22dBm @antenna port
Soglia di ricezione fino a -93dBm
Stabilit\u00e0 in frequenza +\/-5ppm
ATPC Range 20dB a step di 1dB
Configurazione base 1+0
Configurazione di protezione 1+1 \/ 2*(1+0)
Canale di servizio VoIP
Interfaccia ODU RJ45 o SFP Optical Plug-in, IEEE 802.3 for Ethernet interface
Interfaccia di management In band management, RJ45
Dimensioni (A x L x P mm) 254 x 254 x 154
Range di attacco a palo (mm) 51 to 114
Tensione di alimentazione 35 \u00f7 60 VDC floating, EN 300 132-2
Consumo in configurazione 1+0 35W
Consumo in configurazione 1+1 70W
Protezione ODU IP65
Range di temperature -35\u00b0 C to +55 \u00b0 C (ETSI 300 019-1-3 Class 4.1)
Ethernet features MAC address switching, ageing and learning, VLAN \/ VLAN STACKING (IEE 802.1ad with QinQ),Ethernet QoS (IEEE 802.1p),RSTP (Rapid Spanning Tree Protocol),Flow Control (IEEE 802.3x), RMON Statistics, LLF (Link Loss Forwarding),LAG (Link Aggregation IEEE 802.3ad),ETH OAM (IEEE 802.1ag \/ ITU-T Y.1731)
Standard for EMC EN 301 489-4
Standard for Safety EN 60950

Codici Apparati

ATRO1730S

Radiolink Evolution S 17GHz Unlicensed
