ATC Civil RADAR Radiolink

R&D Air Traffic Control
ATC Civil RADAR Radiolink
Sistemi di comunicazione per RADAR civili

Caratteristiche principali

  • Distribuzione dei segnali RADAR fino a 8 diverse consolle operative
  • Diagnostica integrata
  • Gestisce segnali d’ingresso in formato bilanciato o coassiale (MUX)
  • Gestione automatica/manuale degli scambi lato TX e RX in sistemi 1+1
  • Selezione manuale/remota delle sorgenti video RADAR richieste
  • Connessioni segnali in/out su pannello frontale
  • Realizzazione a contenitori standard rack 19″ 3U e 2U (RF switch)
Richiedi preventivo

Product Description

Radiolink è un ponte radio dedicato al trasporto di segnali RADAR che prende posto nell’ambito della linea di apparati realizzati da SICE dedicati alla gestione di sistemi RADAR per applicazioni avioniche in ambito aeroportuale civile. Oltre ai sistemi di monitoraggio del traffico aereo come i sistemi di multilaterazione (MLAT) ed ADS-B, il sistema ATC Civil RADAR Radiolink è stato realizzato per completare la linea di dispositivi per le applicazioni RADAR, integrandosi perfettamente con i sistemi di sorveglianza a norma ICAO.

Il sistema ATC Civil RADAR Radiolink è un ponte radio sviluppato da SICE per trasportare oltre ai dati generici anche i segnali fondamentali relativi all’ambito RADAR, ovvero ad esempio segnali video, trigger, ACP e NRP per mezzo di un ponte radio Audio/Video.

Per maggiore sicurezza ed affidabilità del collegamento, il ponte radio ATC Civil RADAR Radiolink può essere fornito in configurazione ridondata 1+1, in modo da assicurare una maggiore affidabilità dei dati.

Il ponte radio ATC Civil RADAR Radiolink è un sistema di tipo full indoor che consente di realizzare un trasferimento dati ad alto throughput con tutta l’affidabilità di un sistema professionale per applicazioni civili o militari. La migliore affidabilità di un sistema full indoor insieme alla maggiore facilità di intervento in caso di guasto, rendono il sistema Radiolink la migliore soluzione per trasportare i dati sensibili nell’ambito RADAR avionico civile.

L’unità ATC Civil RADAR Radiolink mediante il modulo multiplexer (MUX) consente il transito di segnali video RADAR in codifica digitale, unitamente al segnale di trigger ed ai segnali di azimuth e nord (ACP, NRP) attraverso un collegamento audio/video tradizionale con sottoportante RS232/422. L’unità consente anche di trasmettere un segnale video analogico unitamente al segnale di trigger operandone la combinazione.

Il complementare modulo demultiplexer (DEMUX) del ponte radio ATC Civil RADAR Radiolink accetta in ingresso il segnale video composito emergente dalla sezione ricevente del ponte radio ed opera la separazione tra il segnale video ed il segnale di trigger distribuendoli separatamente su uscite indipendenti presenti sul pannello frontale.

Il demultiplexer del ponte radio ATC Civil RADAR Radiolink demanda la separazione dei due segnali video in codifica digitale alla RADAR distribution Unit (RDU). Il demultiplexer opera inoltre l’eventuale scambio tra i due segnali video compositi emergenti dalle sezioni riceventi del ponte radio nel caso si adotti la configurazione ridondata.

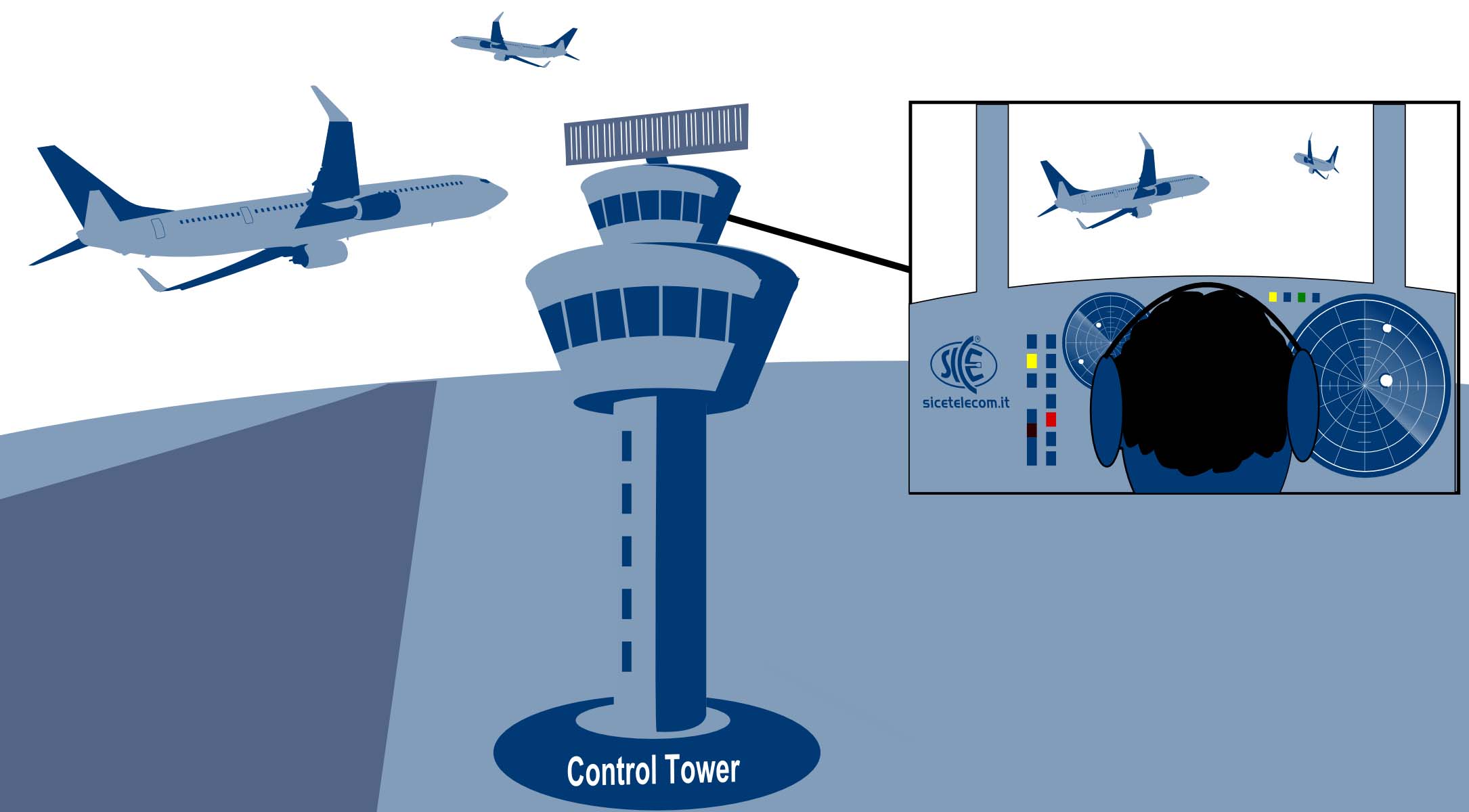

Il sistema ATC Civil RADAR Radiolink si integra perfettamente con i sistemi avionici di controllo del traffico aereo e consente la remotizzazione di segnali tra torri di controllo dislocate sul territorio e le varie consolle della torre principale, dove si possono trovare sistemi e moduli SICE come gli apparati RDU di ATC Civil RADAR Control.

Applicazioni

Sistema completo per gestione di sistemi RADAR aeroportuali

Sistema di distribuzione di sorgenti RADAR a più consolle operatore

Sistema per lo sviluppo in laboratorio di applicazioni RADAR aeroportuali

Codici Apparati

ATC Civil RADAR Radiolink

MUX/DEMUX video RADAR
