Antenna in banda HIPERLAN per sistemi punto-punto
Larga banda di frequenza nel range HIPERLAN
Alto guadagno
Polarizzazione verticale od orizzontale a seconda della installazione
Kit di montaggio a palo con regolazione del puntamento
Consente alte potenze di trasmissione
Copertura radome resistente ai raggi UV
Alta resistenza al vento

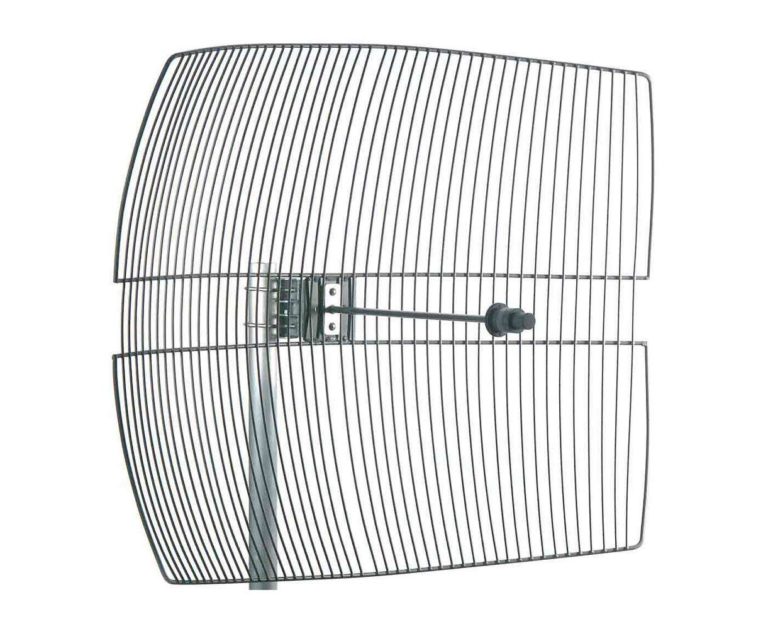

5GHz Grid Antenna 24dBi è una antenna per applicazioni HIPERLINK pensata per sistemi punto-punto. L'alto guadagno, le dimensioni contenute e l'alta resistenza al vento dovuta alla struttura a griglia fanno di questa antenna un perfetto sistema per link a lungo raggio e installazioni outdoor.
Di seguito sono illustrati i grafici in coordinate polari dell'antenna 5GHz Grid Antenna 24dBi che mostrano i diagrammi di irradiazione verticale (E plane - elevation plane) e orizzontale (H plane - horizontal plane) normalizzati al guadagno d'antenna.
Ideale per connessioni punto-punto
Ottima per client di stazioni base long range
Applicazioni radio a range esteso
Utilizzo outdoor, minimo ingombro e impatto ambientale
Copertura di vaste aree urbane ed extra urbane
Utilizzo anche in aree ostili come zone marine o quote elevate
Ideali per fare da client applicazioni per base station WISP
| Frequenza operativa | 5.470 to 5725MHz |
| Guadagno | 24dBi |
| Tipologia | antenna direttiva a pannello |
| Apertura orizzontale (H plane) | 6° |
| Apertura verticale (E plane) | 5° |
| Polarizzazione | lineare verticale od orizzontale a seconda dell'installazione |
| Potenza massima | 100W |
| Minimum front to back ratio | 25dB |
| Cross polarization isolation | 25dB |
| Connettore | N femmina |
| Impedenza | 50 Ohm |
| VSWR | 1.5 |
| Environment | outdoor |
| Altezza | 724mm |
| Larghezza | 914mm |
| Tilt | +/-45° |
| Peso | 4kg |
| Resistenza al vento | 160km/h |
| Range di temperatura operativa | -45°C to +65°C |
| Range di storage | -50°C to +80°C |
| Range di montaggio a palo | 25mm to 50mm |
| Colore | grigio |
WA24005050:5GHz Grid Antenna 24dBi
