Antenna in banda 80GHz per sistemi punto-punto
Larga banda di frequenza nel range 80GHz
Grande direttività
Polarizzazione verticale o orizzontale
Kit di montaggio a palo con regolazione del puntamento
Consente alte potenze di trasmissione
Copertura radome resistente ai raggi UV
Alta resistenza al vento

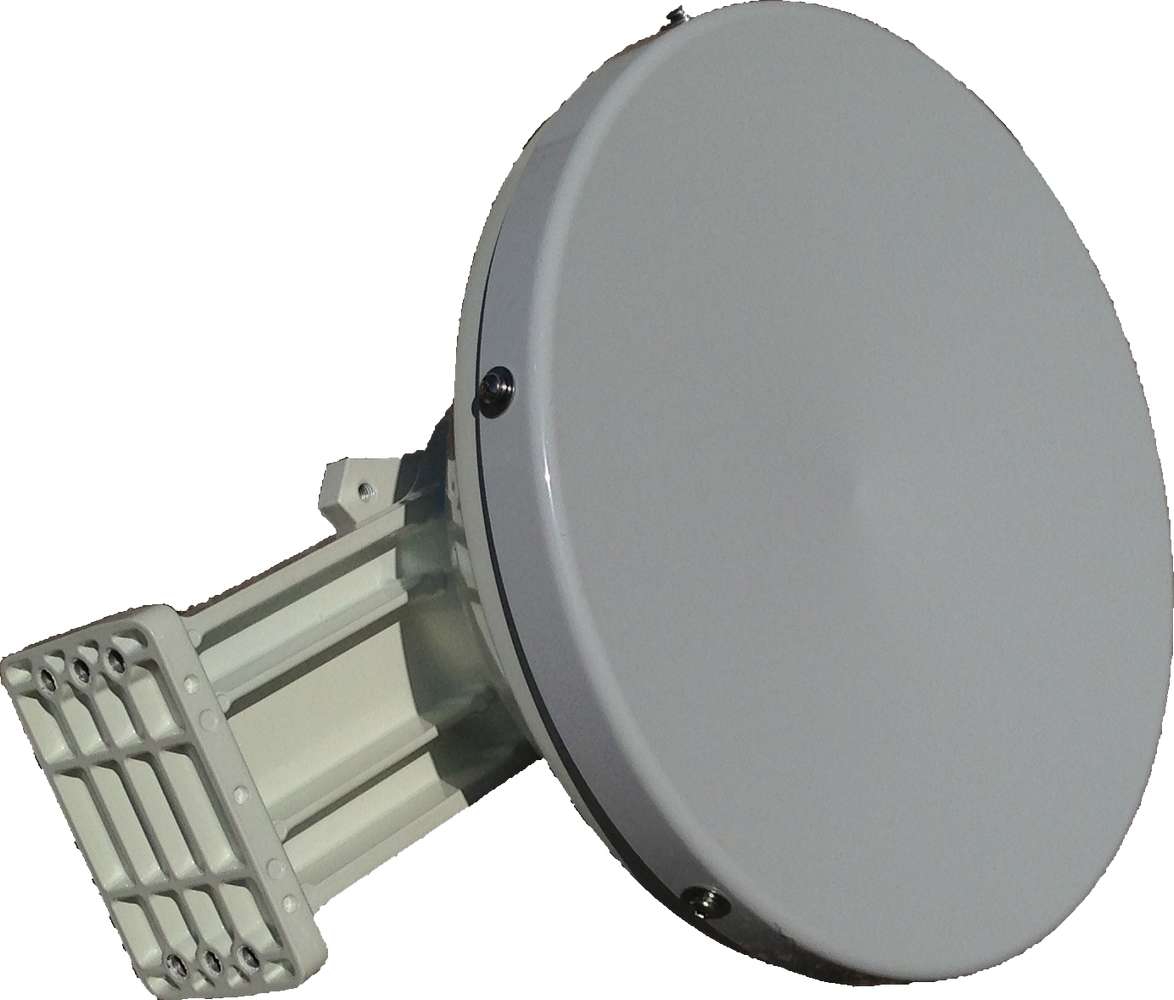

80GHz Dish Antenna 60cm 50dBi è una antenna per applicazioni di backhaul pensata per sistemi punto-punto. La copertura in radome resistente ai raggi UV, le dimensioni contenute e l'alta resistenza al vento fanno di questa antenna un perfetto sistema per applicazioni outdoor.
Di seguito sono illustrati i grafici in coordinate polari dell'antenna 80GHz Dish Antenna 60cm 50dBi che mostrano i diagrammi di irradiazione verticale (E plane - elevation plane) e orizzontale (H plane - horizontal plane) normalizzati al guadagno d'antenna.
Ideale per connessioni punto-punto
Applicazioni radio a range esteso nella banda 80GHz
Utilizzo outdoor, minimo ingombro e impatto ambientale
Consente di realizzare collegamenti di ampia distanza
Utilizzo anche in aree ostili come zone marine o quote elevate
Ideali per applicazioni di backhaul
| Frequenza operativa | 71-86MHz |
| Guadagno | 50dBi |
| Tipologia | antenna a disco |
| Apertura orizzontale (H plane) | 0.5° |
| Apertura verticale (E plane) | 0.5° |
| Polarizzazione | lineare verticale o orizzontale |
| Minimum front to back ratio | 65dB |
| Cross polarization isolation | 25dB |
| Connettore | Flangia in guida d'onda 153IEC-R220 |
| Impedenza | 50 Ohm |
| VSWR | 1.5 |
| Environment | outdoor |
| Diametro | 30cm |
| Peso | 8kg |
| Colore | grigio |
| Resistenza al vento | 160km/h |
| Regolazione del puntamento azimuth | +/-7° |
| Regolazione del puntamento elevazione | +/-30° |
| Range di aggancio al palo | 50-115mm |
| Range di temperatura operativa | -45°C to +60°C |
| Range di storage | -50°C to +80°C |
DISH60-80:80GHz Dish Antenna 60cm 50dBi
