Hiperlink
Evolution ATRH0520

5 GHz TDMA Point-to-Point / Point-to-Multipoint Outdoor Wireless

Caratteristiche principali

Sistema Punto-Punto/Multipunto TDMA 5 GHz (HIPERLAN)

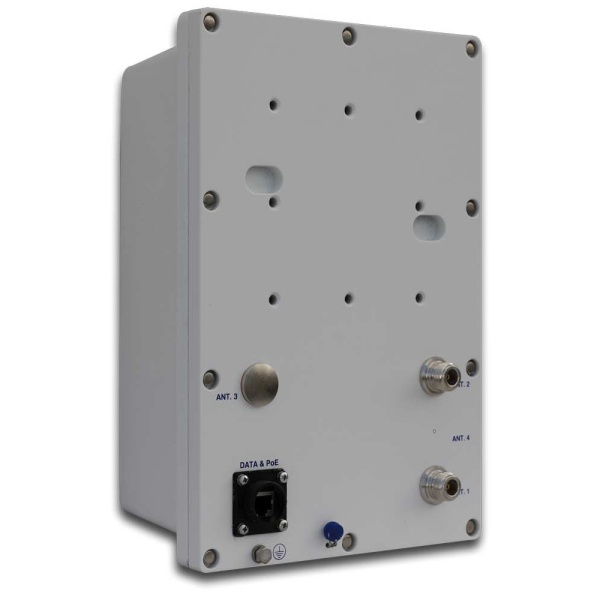

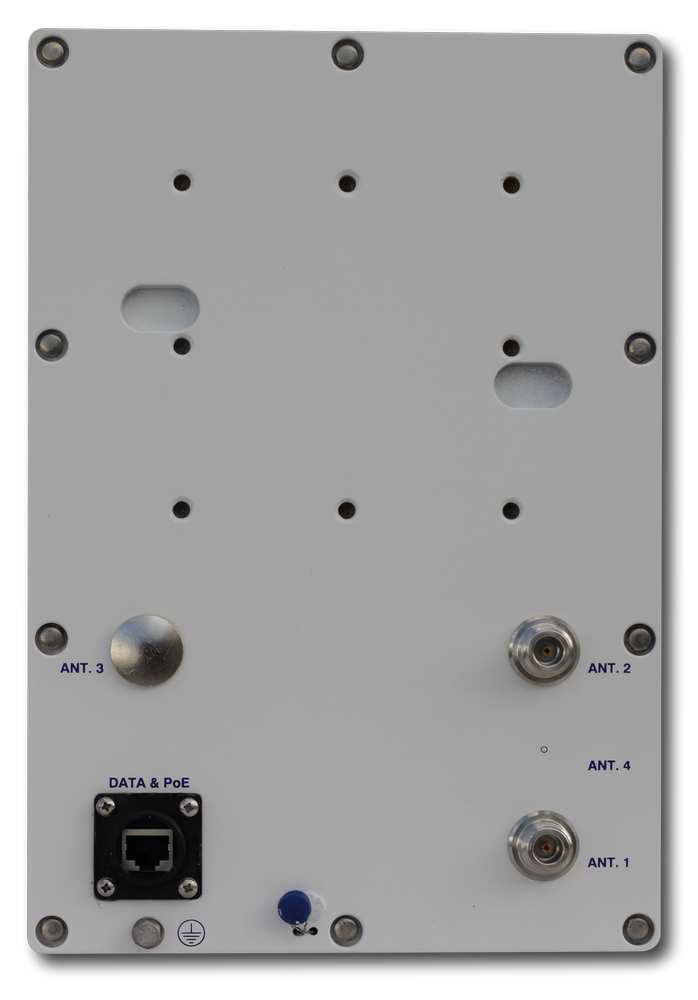

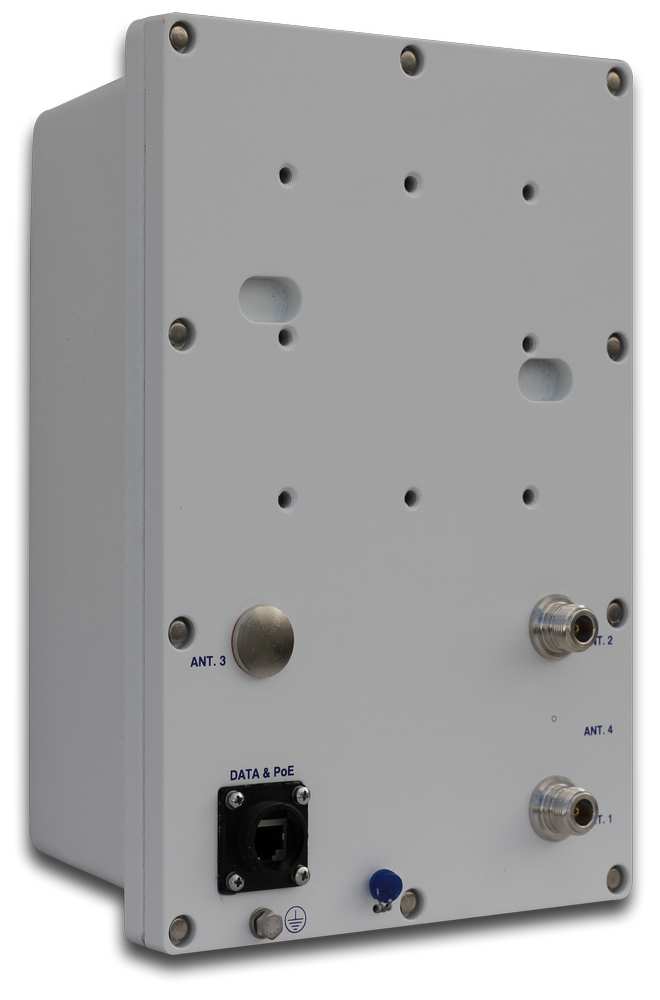

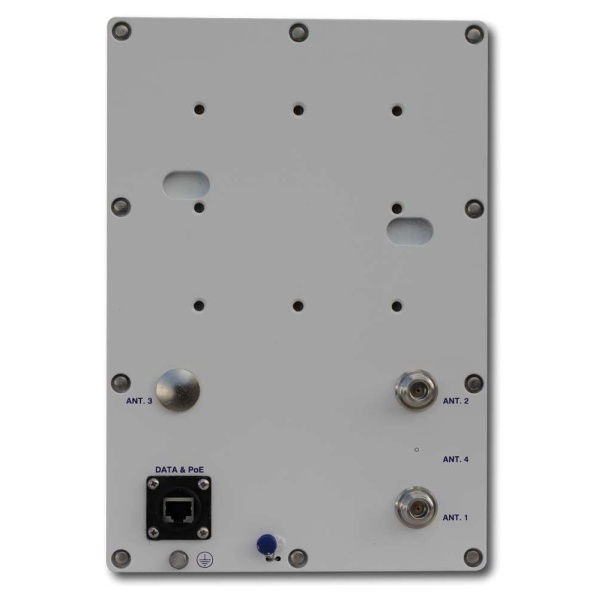

n.2 antenne su connettore “N”

Verniciatura ad elevata resistenza alle intemperie

Alimentazione Power Over Ethernet (P.O.E.) 48Vdc o 12Vdc

Circuito elettronico interno antisovratensione progettato per la protezione dell’ingresso dati POE

Opzione: Filtri RF passa-banda (5GHz) per la miglior performance di collegamento e riduzione dei “battimenti” in banda RF.

Opzione: Alimentazione mediante pannello solare

Turbo mode 108Mbps

Radio type OFDM o DSSS

Capacità NLOS

Plug’n’Play : semplice installazione

Descrizione prodotto

HIPERLINK ATRH0520 è un sistema Punto-punto / Punto-Multipunto Outdoor Ethernet in grado di realizzare dorsali TDMA a lunga distanza utilizzando antenne direttive o coprire vaste aree wireless dedicate a connessioni TDMA fra apparati Subscriber Unit e l'ATRH0520 stesso utilizzando antenne settoriali. E' possibile realizzare reti bridge (layer 2) o routed (layer 3) utilizzando i protocolli di routing, presenti a bordo dell'apparato, quali: OSPF, BGP, MPLS. L'apparato dispone di n. 2 moduli radio indipendenti, liberamente configurabili. La famiglia di prodotto HIPERLINK ATRH0520 in modalità multipunto si completa con l'apparato CPE, Subscriber Unit, anch'esso con peculiarità d'avanguardia. HIPERLINK ATRH0520 è alimentato di serie con l'alimentatore Power Over Ethernet a 48V. E' disponibile anche la versione a 12V per consentire l'alimentazione tramite batterie o celle solari.

La robustezza del sistema e il grado di protezione IP68 a tenuta stagna degli apparati, permette di installare questi sistemi nei posti più ostici come ambienti marini, montagne in alta quota oppure zone desertiche. HIPERLINK ATRH0520 trova largo impiego nella realizzazione di reti per Wireless Service Provider, sicurezza e videosorveglianza urbana, Carrier, Enti Militari, Pubblica Amministrazione, Università e per Disaster Recovery. Il software di apparato garantisce ampia flessibilità e consente il completo controllo dell'apparato sia dal punto di vista fisico che dal punto di vista funzionale in quanto previste funzionalità di ultima generazione per VPN, Sicurezza dei dati, Crittografia, Assegnazione IP, Aggiornamento Software da remoto e Agent SNMP.

Applicazioni

Wireless Internet Service Provider – WISP

Sicurezza e Videosorveglianza Urbana

System Integrator

Carrier

Reti Wireless Punto-Multipunto Private

Emergency back up / Disaster Recovery

Militari, Pubblica Amministrazione o Università

Alternativa a linee cablate CDN, HDSL o Fibre Ottiche

Caratteristiche

Frequenza operativa4,9-5,85 GHz (disponibile anche a 2.4GHz)
Modulazione DSSSDBPSK, DQPSK, CCK
Modulazione OFDMBPSK, QPSK, 16 QAM, 64 QA
Potenza TX30 dBm EIRP
Sensibilità-91 dBm@ 6 Mbit/s ± 1dB (typical)
Uscita RFn.2 su connettore "N"/Femm. 50Ω
Filtri RFfiltro SICE passa banda 5 GHz (opzionale)
Channel management e Transmit power managementDFS (Dynamic Frequency Selection), Auto Channel Selection,Radar free TPC function
Standard Ethernet802.3 CSMA/C
Alimentazione e ConsumoPOE 48 V 802.3 af o POE 12 V/24V 11W
ProtezioneCircuito elettronico per la protezione da fulminazioni
Grado di protezioneTenuta stagna IP68 Antivandalo in Alluminio Pressofuso
Range temperatura40°C / + 55°C
Supporto a paloPer pali mm 40/70 - Supporto in acciaio inox
Caratteristiche meccaniche190 mm x 280 mm x 110 mm
Peso4,4 Kg (antenna esterna)
BridgeMultiple bridge interfaces, Protocol can be selected to be forwarded or discarded, MAC Address table can be monitored in real time; RSTP Rapid Spanning Tree Protocol
Antenne esterne disponibiliDirettive Grid, Panel o Dish (vari guadagni)
Modalità OperativaDynamic Mesh, Static WDS Mesh, Bridging, Routing, Point-to-Point e Point-to-Multipoint
Modalità di gestione e configurazioneTelnet, client, Telnet server, MAC Telnet server, SSH, GUI su SSH, http
Supporto VPNIPSEC, EoIP, PPtP, VLAN, L2TP, PPPoE, IPIP
Assegnazione IPDHCP client, DHCP server
Ethernet portFast Ethernet 10/100 Full Duplex, Autosensing
VLAN802.1q, Multiple VLAN interface, inter VLAN routing
Aggiornamento software, backup e ripristino configurazioneTramite FTP e Drag and Drop direttamente da cartelle di sistema
SicurezzaWPA2 (EAP, AES, TKIP), DFS, TPC, Mac filtering
Network ManagementCrittografia
Access protectionMultilayer users management
Agent SNMPSNMP V1 client, MIB II, Bridge MIB
QoS802.1p (Layer2 traffic priority) IPToS RFC791 (Layer3 traffic priority) CBQ Queuing Layer 4-7 traffic shaping Hierarchical HTB QoS system with bursts PCQ, RED, SFQ, FIFO queue; CIR, MIR Contention ratios, dynamic client rate equalizing

Codici Apparati

ATRH0520:HIPERLINK Punto-punto/Punto-Multipunto 5 GHz; n.2 radio, n.2 uscite RF su connettore "N", staffa di supporto e alimentatore POE
