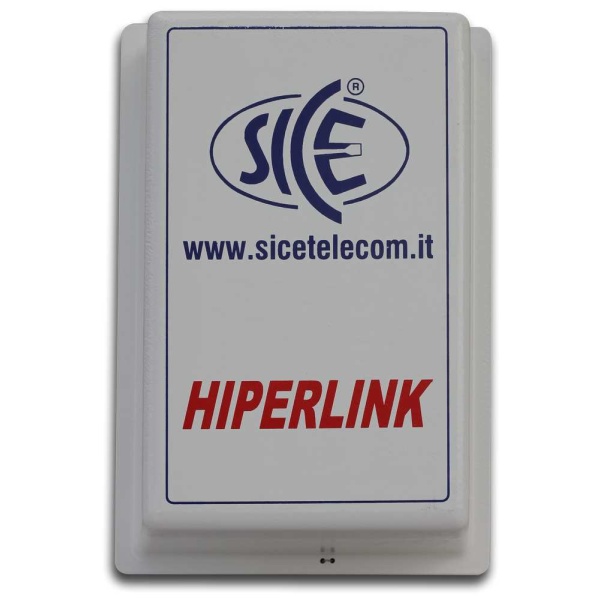

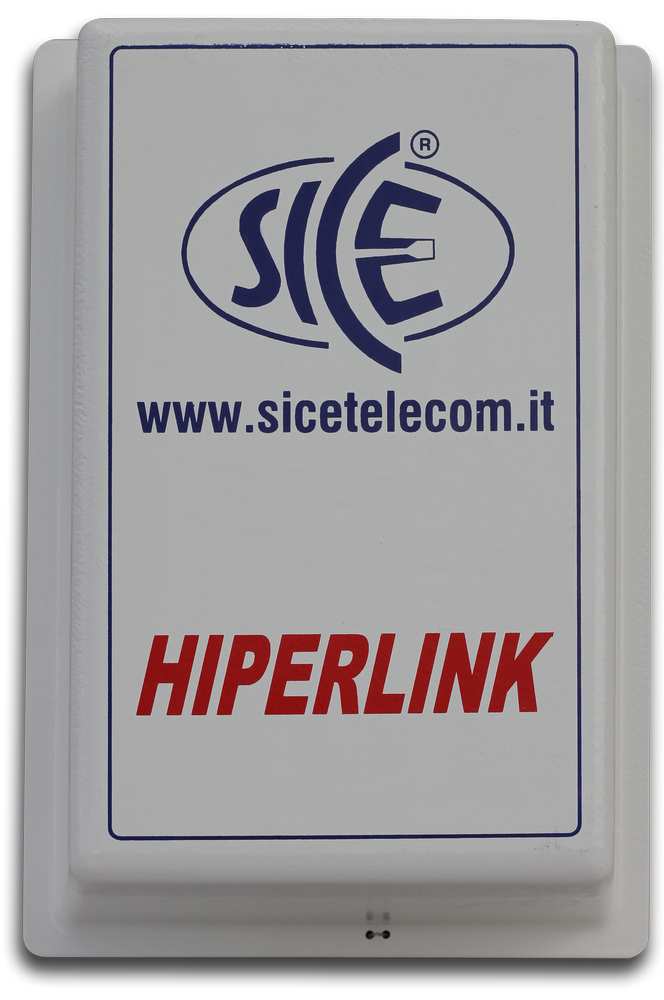

Evolution MIMO ATRH0523

5GHz TDMA MIMO Point-to-Point/Multipoint Dual Radio Outdoor

Caratteristiche principali

Sistema Punto-Punto/Multipunto TDMA MIMO 5 GHz (HIPERLAN)

n. 2 antenne su connettori “N”

Verniciatura ad elevata resistenza alle intemperie

Alimentazione Power Over Ethernet (P.O.E.) 48Vdc o 12Vdc

Circuito elettronico interno antisovratensione progettato per la protezione dell’ingresso dati POE

Opzione: Filtri RF passa-banda (5GHz) per la miglior performance di collegamento e riduzione dei “battimenti” in banda RF.

Opzione: Alimentazione mediante pannello solare

Protocollo MIMO (300 Mbp/s max rate)

Radio type OFDM o DSSS

Capacità NLOS

Plug’n’Play : semplice installazione

Descrizione prodotto

HIPERLINK ATRH0523 MIMO è un sistema Punto-Punto/Punto-Multipunto Outdoor Wireless in grado di coprire aree wireless dedicate a connessioni fra apparati Subscriber Unit e la Base Station stessa.

L'HIPERLINK ATRH0523 MIMO si completa con l'apparato CPE, Subscriber Unit, anch'esso con peculiarità d'avanguardia.

Grazie alla presenza dei due moduli radio indipendenti questo apparato può coprire una vasta area utilizzando antenne settoriali o essere configurato in modalità ibrida: punto-punto con una modulo radio e diffusione con l'altro.

HIPERLINK ATRH0523 MIMO è alimentato di serie con l'alimentatore Power Over Ethernet a 48V. E' disponibile anche la versione a 12V per consentire l'alimentazione tramite batterie o celle solari.

La robustezza del sistema e il grado di protezione IP68 a tenuta stagna degli apparati, permette di installare questi sistemi nei posti più ostici come ambienti marini, montagne in alta quota oppure zone desertiche.

HIPERLINK ATRH0523 MIMO trova largo impiego nella realizzazione di reti per Wireless Service Provider, sicurezza e videosorveglianza urbana, Carrier, Enti Militari, Pubblica Amministrazione, Università e per Disaster Recovery.



Il software di apparato garantisce ampia flessibilità e consente il completo controllo dell'apparato sia dal punto di vista fisico che dal punto di vista funzionale.

Sono previste funzionalità di ultima generazione per VPN, Sicurezza dei dati, Crittografia, Assegnazione IP, Aggiornamento Software da remoto e Agent SNMP.

Come opzione è possibile prevedere l'ingresso in Fibra Ottica per l'installazione in postazioni dove sono presenti apparati di emittenti Radio e/o TV.

Applicazioni

Wireless Internet Service Provider – WISP

Sicurezza e Videosorveglianza Urbana

System Integrator

Carrier

Reti Wireless Punto-Multipunto Private

Emergency back up / Disaster Recovery

Militari, Pubblica Amministrazione o Università

Alternativa a linee cablate CDN, HDSL o Fibre Ottiche

Caratteristiche

Frequenza operativa5,47 5,725 GHz (disponibile anche a 2.4GHz)
Modulazione DSSSDBPSK, DQPSK, CCK
Modulazione OFDMBPSK, QPSK, 16 QAM, 64 QA
Potenza TX30 dBm EIRP
Sensibilità 20MHz-95 dBm MCS0/-78 dBm MCS7
Sensibilità 40MHz-90 dBm MCS0/-75 dBm MCS7

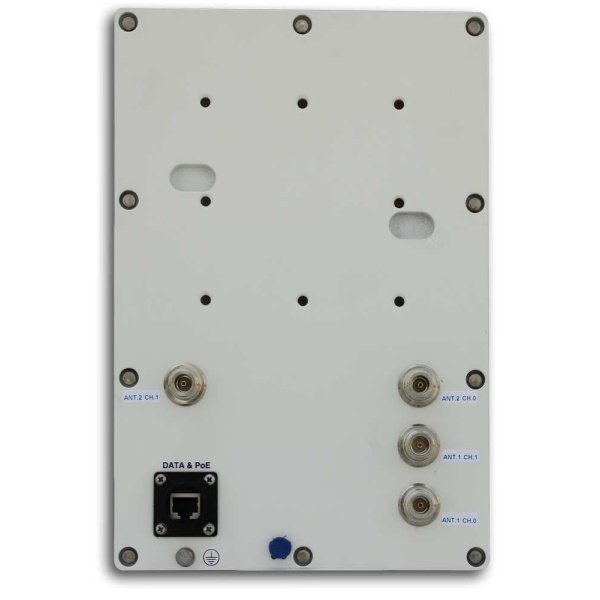

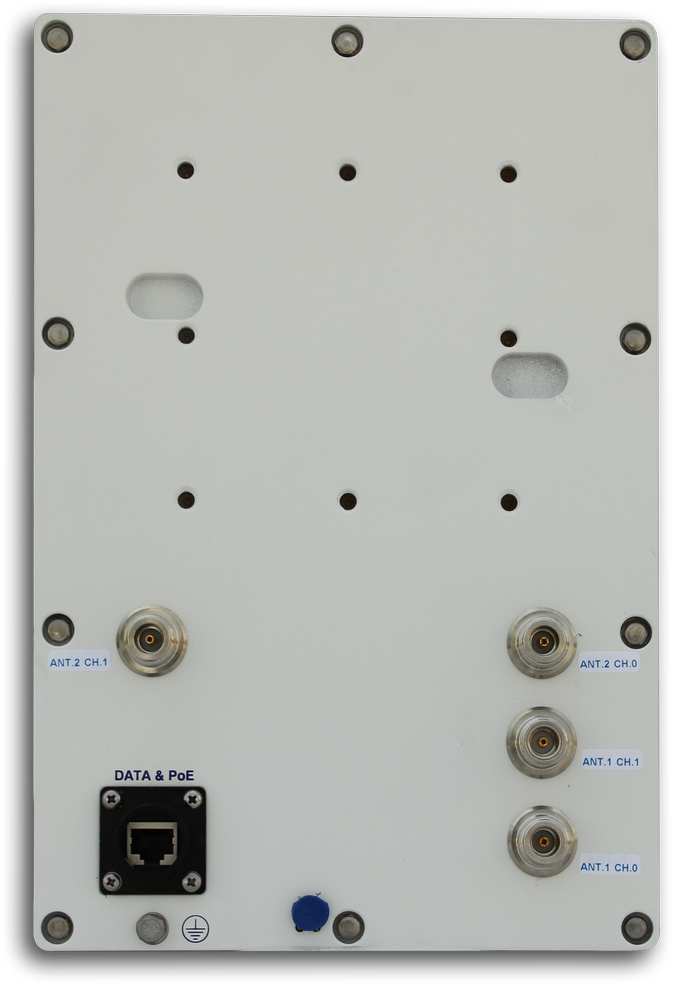

Uscita RF2 radio MIMO con n. 4 connettori "N"/Femm. 50Ω
Filtri RFfiltro SICE passa banda 5 GHz (opzionale)
Channel management e TX Power managementDFS, Radar free TPC function
Standard Ethernet802.3 CSMA/C
Alimentazione e ConsumoPOE 48 V 802.3 af o POE 12 V/24V 11W
ProtezioneCircuito elettronico per la protezione da fulminazioni
Grado di protezioneIP68 (Stagna), Antivandalo (Alluminio Pressofuso)
Range temperatura40°C / + 55°C
Supporto a paloPer pali mm 40/70 - Supporto in acciaio inox

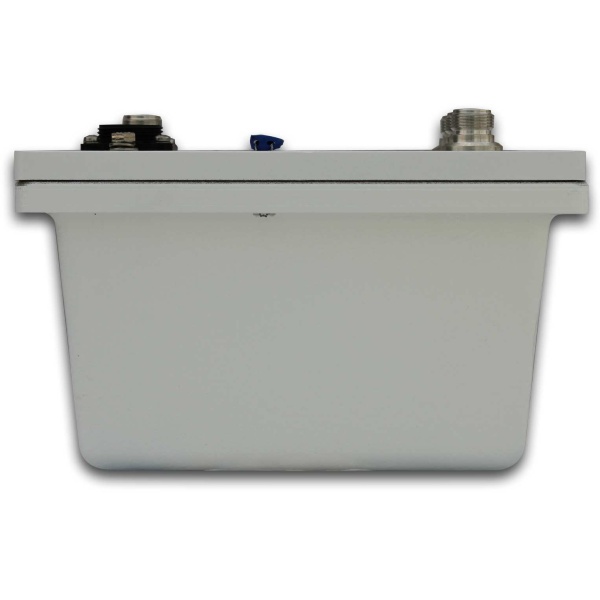

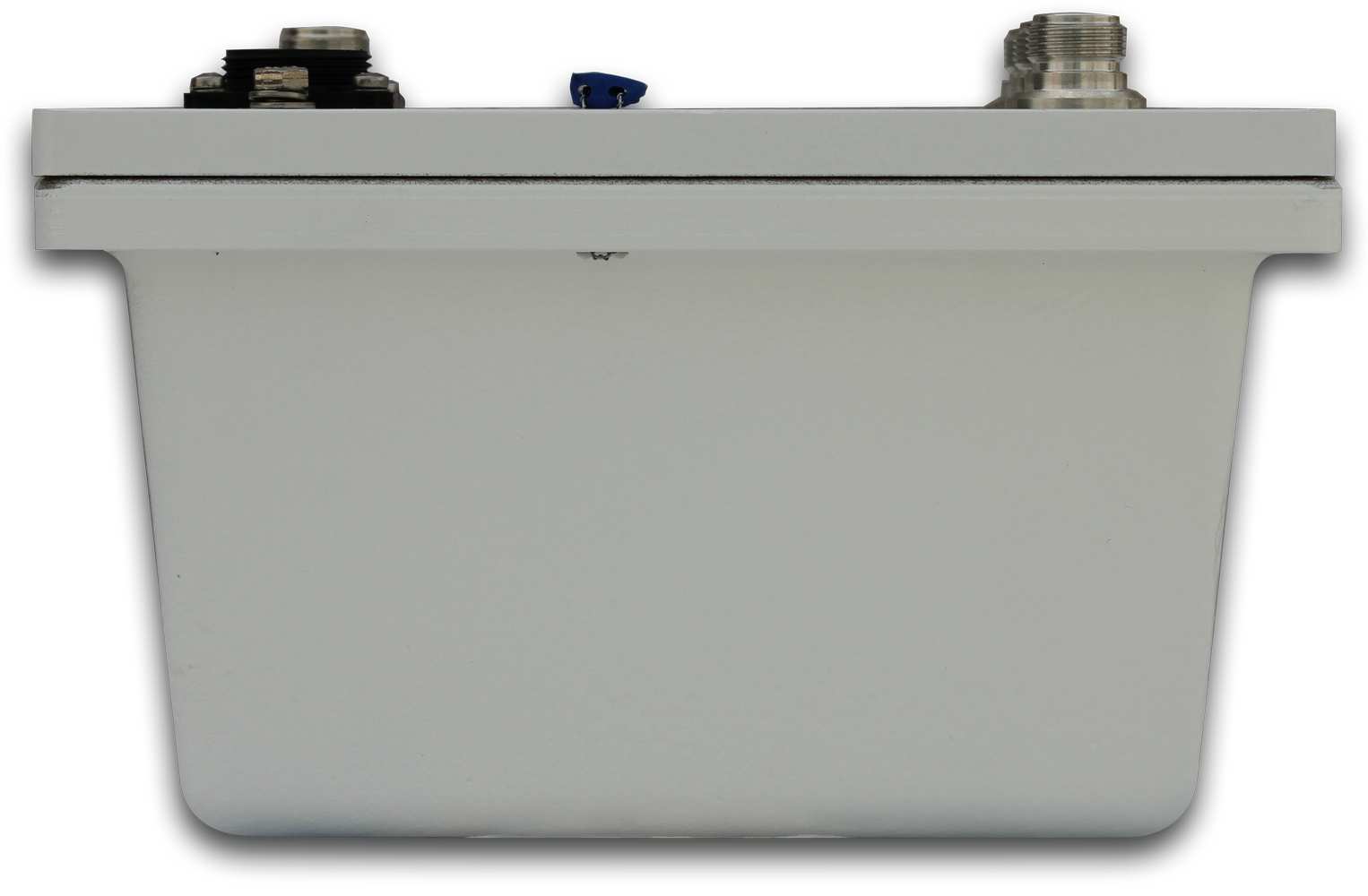

Caratteristiche meccaniche190 mm x 280 mm x 110 mm
Peso4,4 Kg (antenna esterna)
BridgeMultiple bridge interfaces, Protocol filtering, MAC Address table can be monitored in real time; RSTP Rapid Spanning Tree Protocol
Antenne esterne disponibiliDirettive Grid, Panel o Dish (vari guadagni)
Modalità OperativaDynamic Mesh, Static WDS Mesh, Bridging, Routing, Point-to-Point e Point-to-Multipoint
Modalità di gestione e configurazioneTelnet, client, Telnet server, MAC Telnet server, SSH, GUI su SSH, http
Supporto VPNIPSEC, EoIP, PPtP, VLAN, L2TP, PPPoE, IPIP
Assegnazione IPDHCP client, DHCP server
Ethernet portFast Ethernet 10/100 Full Duplex, Autosensing
VLAN802.1q, Multiple VLAN interface, inter VLAN routing
Aggiornamento software, backup e ripristino configurazioneTramite FTP e Drag and Drop direttamente da cartelle di sistema
SicurezzaWPA2 (EAP, AES, TKIP), DFS, TPC, Mac filtering
Network ManagementCrittografia
Access protectionMultilayer users management
Agent SNMPSNMP V1 client, MIB II, Bridge MIB
QoS802.1p (Layer2 traffic priority) IPToS RFC791 (Layer3 traffic priority) CBQ Queuing Layer 4-7 traffic shaping Hierarchical HTB QoS system with bursts PCQ, RED, SFQ, FIFO queue; CIR, MIR Contention ratios, dynamic client rate equalizing

Codici Apparati

ATRH0523:HIPERLINK Base Station MIMO 5 GHz; 2x radio MIMO, 4x uscite RF su connettore "N", staffa di supporto e alimentatore POE
