Professional Mobile Radio
PMR Repeater FM

Repeater analogico per reti simulcast

Caratteristiche principali

Banda operativa FM a banda 300kHz

Deviazione 75kHz

Funzionalità di apparato Master o Slave

Reti simulcast isofrquenziali sincrone

Controllo e configurazione da remoto in tempo reale via TCP/IP

Sistema analogico a singola conversione

Alta potenza e alta sensibilità

Microtelefono per canale di servizio e manutenzione

Applicazioni RF/RF da antenna esterna o da fibra ottica

Possibilità di funzionamento RoIP

Sincronizzazione via GPS, fibra ottica o LAN

Centro di controllo interattivo

Gestione messaggi RDS

Descrizione prodotto

Il dispositivo analogico FM di telecomunicazione a banda stretta PMR repeater FM è stato sviluppato per realizzare aree di comunicazione anche simulcast sul territorio dedicate all'estensione di reti di diffusione FM.

PMR repeater FM è un sistema di ricetrasmissione full duplex, in grado di coprire ampie zone di territorio sia urbano che extra urbano, grazie alla frequenza che non necessita linea di vista per coprire un'area, sfruttando anche una sola frequenza con reti sincrone simulcast.

PMR repeater FM presenta funzionalità da Master o da Slave, basandosi sulla necessità dell'impianto e sulla morfologia della rete. Il sistema di collegamento tra dispositivi Master e Slave è tipicamente realizzato mediante connessioni in fibra ottica. Esso è prodotto appositamente da SICE per trasportare i segnali in RF amplificati in modo sincrono dal trasmettitore. La infrastruttura in fibra ottica consente di realizzare anche schemi "a stella" a partire dalla Master e ridondanze anche "ad anello" in fibra ottica in grado di aumentare la affidabilità del sistema.

E' possibile realizzare reti anche molto complesse basate su PMR repeater FM in tecnologhia ethernet LAN: in tal caso l'utilizzo di un flusso dati RoIP, generato da una Master o da un Centro di Controllo con un apposito software realizzato appositamente da SICE, consente di trasmettere direttamente sul modulatore la voce o il messaggio preregistrato da parte dell'operatore.

PMR repeater FM è un dispositivo progettato con grande attenzione ai dettagli, alle prestazioni ed alla qualità sia dei singoli componenti, sia della gestione dell'apparato. La configurazione flessibile consente di installare il dispositivo nelle più svariate applicazioni.

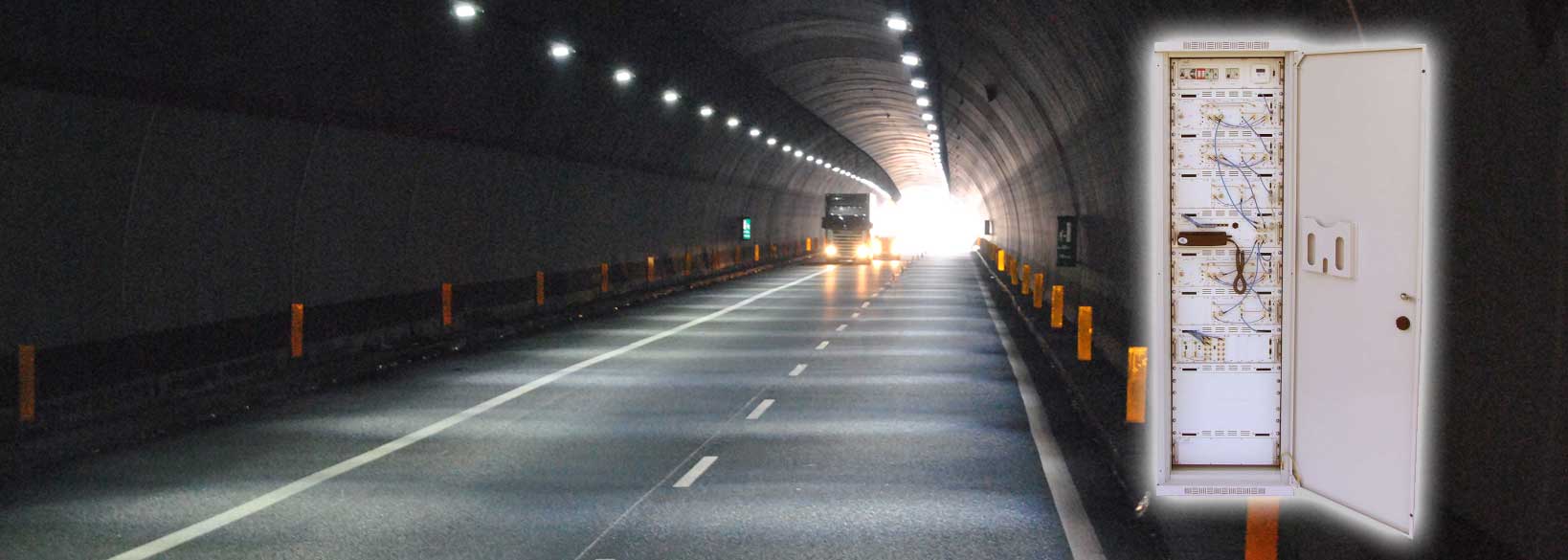

Dal punto di vista radio, PMR repeater FM presenta una architettura a singola conversione IF. Esso consente una grande copertura territoriale, grazie ad una potenza di trasmissione elevata selezionabile a step, con la banda operativa VHF e modulazione FM ed una alta sensibilità di ricezione. Queste caratteristiche rendono il PMR repeater adatto per qualsiasi installazione sia sul territorio aperto, sia per la ripetizione dei segnali in ambiti particolari come gallerie, miniere, tunnel.

PMR repeater FM consente installazioni anche outdoor grazie all'utilizzo di componenti industriali che sopportano grandi escursioni di temperatura e grazie ad un case robusto appositamente sviluppato per l'applicazione.

L'architettura del singolo modulo del PMR repeater FM (composto da Up Converters, Down Converters, Unità di filtraggio e Unità di controllo), sia dell'intero sistema (basato sull'unione di più moduli, ad esempio moduli UHF, VHF o FM affasciati mediante elementi come branching RF) è modulare e quindi flessibile. In tal modo è possibile inserire i servizi di comunicazione laddove siano assenti e di aggiungerne di nuovi a sistemi già parzialmente gestiti. E' possibile infatti affiancare più canali anche su bande diverse contemporaneamente nella stessa zona mediante sistemi di branching RF. Il branching convoglia i dati radio verso l'antenna, e viceversa divide verso i ricevitori i segnali ricevuti dall'antenna. Il tutto realizzato con perdite minime.

Per i PMR repeater FM è previsto un sistema di alimentazione intelligente in grado di realizzare sia la transizione da alternata e continua (230Vac to 48VDC) sia la gestione di una eventuale interruzione di alimentazione esterna, sostenendo il sistema con un pacco batterie in grado di mantenere l'impianto funzionante per svariate ore, dimensionando le batterie secondo le necessità.

Applicazioni

Ampliamento di connettività per reti radio FM

Realizzazione di reti di diffusione radio simulcast isofrequenza sincrone

Sistemi con segnali RDS (Radio Data System)

Copertura di zone a bassa connettività come tunnel e gallerie

Copertura di zone a bassa connettività come zone montane

Caratteristiche

Alimentatore230Vac/48VDC con gestisce delle batterie
Batteriedimensionate secondo la necessità
Temperatura operativa-40°C / +70°C
Umiditàfino a 95% (non condensing)
Antennaesterna su connettore N femmina
Funzionalità di sistemaMaster o Slave
Infrastruttura di collegamento Master/Slavevia ethernet LAN, anche wireless
Enclosureunità da rack 3U 19''
Modalità di funzionamentoRF/RF da antenna o F.O. oppure via RoIP
Configurazioneda locale o remoto via web server su ethernet LAN
MonitoringSNMP con trap
AllarmisticaLED frontali significativi
Canale di servizio e manutenzionevia microtelefono
BandaVHF con modulazione FM
Stabilità in frequenza1ppm
Canale300kHz
Deviazione75kHz
Potenza di uscitafino a 25W a step variabili
Dissipazionesistema di dissipatori alettati fanless
Duty cyclefino a 100%
Sensibilitàfino a -110dBm
Interfaccia ethernet10/100 base T
Sincronizzazione simulcastvia GPS o fibra ottica
Diplexerfiltri passa banda selettivi
Intermodulazione65dB
Reiezione canale adiacente70dB

Codici Apparati

PMR FM:sistemi PMR per applicazioni FM anche con RDS
