WiMax
WiMax Base Station

Stazione radio base WiMAX ad alta capacità

Caratteristiche principali

Sistema Punto-Multipunto Wimax 3.5 GHz

Larghezza di banda del canale modificabile via software da 3.5 a 7 MHz

TDD: Time Division Duplexing

FDD: Frequency Division Duplexing

Modulazione ad adattamento rapido

Interfacce Fast Ethernet 10/100BaseT

Grado di protezione IP66

GPS Timing integrato

Gestione MIMO o SISO

Diagnostica di apparato “on board” o da remoto

Upgrade software, monitoring e configurazione da remoto

Alimentazione Power Over Ethernet (P.O.E.)

Descrizione prodotto

WiMax Base Station è un sistema punto-multipunto (P-MP) outdoor ethernet in grado di coprire aree wireless dedicate a connessioni fra apparati Subscriber Unit e la Base Station stessa. ATRW0513 è un dispositivo WiMAX (IEEE802.16-2004 o IEEE 802.16e): è contenuto in una enclosure resistente e sigillata a tenuta stagna  in grado di offrire un'unica soluzione per applicazioni WiMAX nella banda compresa da 3300 a 3800 MHz.

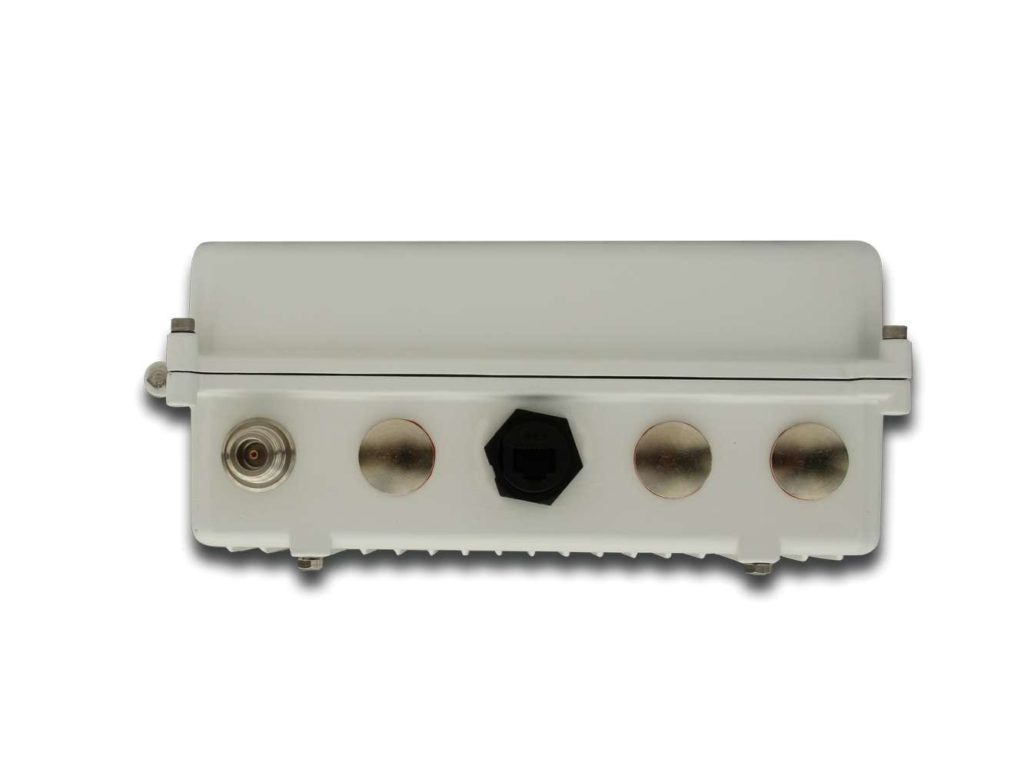

WiMax Base Station prevede l'utilizzo di antenne esterne che possono essere applicate mediante un connettore N femmina opzionale aggiuntivo. L'ATRW0513 offre una connessione ethernet diretta per la rete di Base Station. Essa è dotata all'interno dell'enclosure di un dispositivo switch PoE per alimentare e fornire la connettività ethernet all'apparato.

La famiglia di prodotti WiMAX di cui fa parte WiMax Base Station, si completa con l'apparato CPE Subscriber Unit, anch'esso con peculiarità d'avanguardia.

La robustezza del sistema WiMax BaseStation e il grado di protezione IP66 a tenuta stagna degli apparati, permette di installare questi sistemi nei posti più ostici come ambienti marini, montagne oppure zone desertiche.

WiMax Base Station trova largo impiego nella realizzazione di reti per Wireless Service Provider, sicurezza e videosorveglianza urbana, Carrier, Enti Militari, Pubblica Amministrazione, Università e per Disaster Recovery.

Il software di apparato del WiMax Base Station garantisce ampia flessibilità e consente il completo controllo dell'apparato sia dal punto di vista fisico che dal punto di vista funzionale.

Nella WiMax Base Station sono previste funzionalità di ultima generazione per VPN, Sicurezza dei dati, Crittografia, Assegnazione IP, Aggiornamento Software da remoto e Agent SNMP.

Applicazioni

Wimax Wireless Internet Service Provider – WISP

Sicurezza e Videosorveglianza Urbana

System Integrator

Carrier

Reti Wireless Punto-Multipunto Private

Emergency back up / Disaster Recovery

Militari, Pubblica Amministrazione o Università

Alternativa a linee cablate CDN, HDSL o Fibre Ottiche

Reti MIMO o SISO

Caratteristiche

Frequenza operativa3.5 GHZ
ModulazioneIEEE 802.16-204, OFDM256 burst by burst adaptive BPSK-1/2 QPSK-1/2 QPSK-3/4 64QAM-2/3
Potenza Massima TX+45 dBm EIRP (con antenna integrata 60°) +43 dBm EIRP (con antenna integrata 90°) +42 dBm EIRP (con antenna integrata 120°) +28 dBm al connettore antenna esterna (opzionale)
Sensibilità minima-94 dBm (3.5 MHz) -91 dBm (7 MHz)
AlimentazioneDa 36 a 56V DC PoE
Consumo45W
WiMAX QOSgestione della qualità del servizio per video, voce, dati
Grado di protezioneTenuta stagna IP66
Range temperatura-45°C / + 55°C
Gestione uplink/downlinkin funzione delle necessità è possibile gestire proporzioni variabili tra uplink e downlink (ad esempio per videosorveglianza 80%-20%)
Gestione prioritàin fuzione della natura del traffico è possibile priorizzare alcuni servizi
Channelconfigurabile via software a 7MHz o 3.5MHz
Scenarigestione di sistemi in mobilità, nomadici, fissi
Encryptionsviluppo di algoritmi per massimizzare la sicurezza
DuplexingTDD e FDD configurabili
Diversityè possibile gestire la diversity con sistemi tipo MIMO o semplice SISO
Sincronizzazionevia GPS o auto sincronizzazione sul backhaul
Correctiontecniche FEC di correzione dell'errore
Supporto a paloPer pali da 2.5" a 4.5"
Antenne integrate disponibili17 dBi 60° 15dBi 90° 14 dBi 120° @ 3.5GHz
Modalità di gestione e configurazioneSNMP, Built-in HTTPS web server, Telnet/SSH CLI, Syslog
EMC/EMIETSI EN 301 489-1
Protezione FulminiMulti-strike protection interna
Interfaccia LAN10/100BaseT 802.3 Ethernet
Dimensioni51 x 20 x 13 cm (20 x 8 x 5 pollici)
Peso max9Kg

Codici Apparati

ATRW0360: Basestation Wimax 3.5GHz antenna integrata 60°
ATRW0390: Basestation Wimax 3.5GHz antenna integrata 90°
---
ATRW0320: Basestation Wimax 3.5GHz antenna integrata 120°
ATRW0310: Basestation Wimax 3.5GHz uscita RF su connettore "N/femm”
